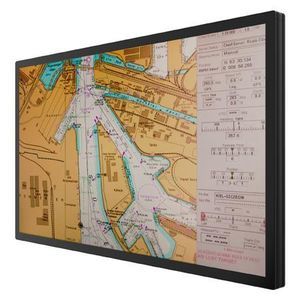

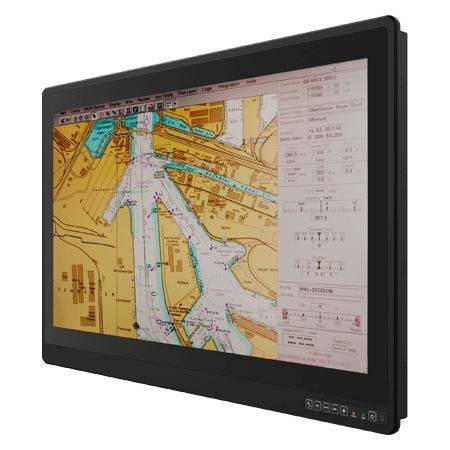

Moniteur à écran tactile multi-points W32L100-MRA1FP

à technologie capacitive projetéerétroéclairage à LEDpour affichage

Présentation
Winmate W32L100-MRA1FP est un écran marin tactile 32 pouces 4K UHD (3840 x 2160) conçu pour les postes de navigation, les stations de contrôle et les systèmes radar/ECDIS. Il intègre une dalle tactile projective capacitive (P-CAP), une lunette en aluminium anodisé et une conception thermique sans ventilateur adaptée aux environnements marins. La face avant offre un degré de protection IP66 et l'appareil accepte une large plage d'alimentation DC compatible aux installations embarquées.

Principales caractéristiques

• 32 pouces 3840 x 2160 (4K UHD) avec écran tactile projectif capacitif
• Design bord à bord à cadre étroit, lunette avant en aluminium anodisé, refroidissement fanless
• OSD 6 touches pour basculer rapidement entre les modes ECDIS DAY / DUSK / NIGHT
• Entrée DC large : accepte 9–36 V DC (24 V DC-in avec isolation, certifié)
• Calibration couleur optionnelle pour conformité IEC 61174 ECDIS ; liaison optique/AR en option
• Protection frontale IP66 ; conforme IEC 60945 (4e), DNV-CG-0339 et IACS E10

Certifications

• IACS E10
• IEC 60945 (4e édition)
• DNV-CG-0339
• CE
• FCC

Points marins et ergonomie
L'écran est conçu pour un fonctionnement 24/7 avec rétroéclairage LED à faible consommation et refroidissement sans ventilateur. L'écran tactile P-CAP supporte interactions multi-utilisateurs et opération avec gants ; les touches OSD en façade permettent un changement instantané entre DAY/DUSK/NIGHT. Les options de calibration garantissent la conformité colorimétrique ECDIS.

Applications

• Postes de navigation et consoles de passerelle
• Traçage de cartes ECDIS et affichage radar
• Stations de contrôle et de surveillance offshore
• Installations de passerelle navale et militaire

Caractéristiques techniques

• Modèle : W32L100-MRA1FP
• Marque : Winmate
• Taille d'écran : 32.0 pouces
• Résolution : 3840 x 2160 (4K UHD)
• Touch / Verre : Projected capacitive multi-touch (AR coating par défaut) ; film AG ou verre AR en option
• Luminosité panneau : 350 nits
• Contraste : 1000:1
• Angles de vue : 89/89/89/89
• Couleurs affichées : 1.07B colors
• Zone active : 708.48 x 398.52 mm
• Humidité de fonctionnement : 5% à 95%
• Température de fonctionnement : -15 ~ 55 °C
• Choc : 15G, 11 ms
• Vibration : 0.7 g (DNV-CG-0339 Class A)
• Indice IP : IP66 (face avant)
• USB : 1 x USB (touch)
• Série : 1 x RS232 (contrôle à distance)
• Entrées vidéo : 1 x VGA ; 1 x DVI-D ; 2 x HDMI 2.0 ; 1 x DisplayPort
• Buzzer : 75–80 dB, 2300 Hz @1 m
• Dimensions : 795 x 524 x 75.5 mm
• Découpe : 770 x 500 mm
• Poids : 18.5 kg
• Montage : VESA mount / Panel mount
• Boîtier : Lunette en aluminium anodisé
• Refroidissement : Fanless design
• Alimentation : 24 V DC-in with isolation ; accepte 9–36 V DC
• Consommation : 65 W (typique)
• Accessoires : Manuel utilisateur ; AC-DC adapter ; câble d'alimentation ; bornier 3 broches ; câbles VGA/DVI/DP/2xHDMI/RS232/USB
