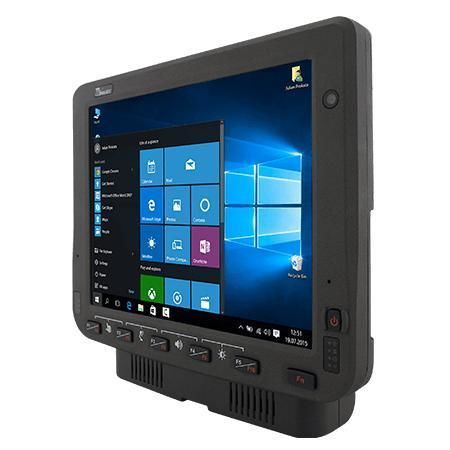

Terminal embarqué 10.4" FM10E

Intel® Atom® x6425EIntel® Elkhart lake SoCIntel® Atom x6413E

Présentation
Le Winmate FM10E est un ordinateur embarqué 10,4 pouces conçu pour les environnements industriels et embarqués. Sa conception modulaire tablet + docking et son panneau avant remplaçable sur site réduisent les temps d'intervention et facilitent l'intégration véhicule.

Points clés

• Processeurs Intel® Elkhart Lake (x6413E en standard ; options x6425E, x7433RE, x7835RE)
• Écran tactile PCAP 10,4" (1024 x 768)
• Panneau avant remplaçable sur site pour maintenance rapide
• Indice IP65 en façade et résistance choc/vibration selon MIL‑STD
• Large plage de températures opérationnelles (configurable jusqu'à -30 °C / +60 °C)

Résumé fonctionnel
Le FM10E apporte des performances adaptées aux applications edge/IoT, WMS et gestion de flotte. Il offre un affichage tactile réactif, touches physiques programmables pour usage véhicule, options de connectivité (Wi‑Fi, BT, WWAN/LTE) et extensions via docking (ports USB/COM, LAN, CANbus, antennes SMA). Conception fanless et batterie UPS intégrée pour opérations mobiles et transferts entre véhicules.

Certifications et robustesse

• Tests MIL‑STD (choc et vibration)
• IP65 en façade
• CE, FCC, IC (ICES‑003); UL60950‑1, EN60950‑1; PTCRB

Utilisations typiques

• Terminal embarqué pour chariots élévateurs et véhicules logistiques
• Postes WMS en entrepôt (format 10,4" 4:3 adapté aux interfaces classiques)
• Automatisation industrielle et contrôle machine
• Services terrain, transport et suivi de flotte (option LTE)

Accessoires fournis et optionnels

• Exemples fournis: câble USB 0,3 m (D‑Sub9/USB), power converter cable, fixation antenne externe, fuse kit, antenne Wi‑Fi dual band, stylus kit + visserie, clé dock, adaptateur 84 W, câble alimentation 5 m avec fusible
• Options: antennes combo GPS/LTE (MIMO), antennes magnétiques multi‑bande, câbles RS232/CAN, câble LAN IP65, câble audio, clavier montable, adaptateurs divers

Mounting / Solutions de fixation

• Exemples recommandés (RAM Mount): RAM clamp (RAM‑D‑247U‑4), RAM arm (RAM‑D‑201U), RAM ball VESA 75x75 (RAM‑D‑2461U). Solutions drill / no‑drill; visserie SUS304 conseillée.

FAQ synthétique

• Pourquoi standard entrepôts? — Le 10,4" 4:3 est un format répandu pour les interfaces WMS.
• Fonctionnement en chambre froide? — Option dégivreur/chauffage d'écran pour -30 °C selon configuration.
• Touches physiques programmables? — Oui, touches frontales programmables pour commandes fréquentes.
• Connectivité sans fil? — Support Wi‑Fi, Bluetooth et WWAN/LTE optionnel avec antennes externes.
• Maintenance? — Panneau avant et écran remplaçables sur site; docking facilite transfert tablette entre véhicules.

Caractéristiques / spécifications techniques

• Modèle: FM10E; Marque: Winmate
• Processeur (standard): Intel Atom x6413E 1,5 GHz (jusqu'à 3,0 GHz); options x6425E, x7433RE, x7835RE
• Mémoire: 4 GB standard; options 8 GB / 16 GB
• Stockage: 128 GB SSD standard; options 256 GB / 512 GB
• Sécurité: TPM 2.0
• OS: Windows 10 IoT Enterprise LTSC 64‑bit standard; option Windows 11 IoT Enterprise LTSC
• Affichage: 10,4" 1024 x 768 PCAP; luminosité 400 nits (800 nits optionnel); contraste 1200:1; angles 88/88/88/88
• Caméra & capteurs: caméra frontale 2 MP; G‑Sensor, capteur de lumière, capteur de température
• Connectivité: WLAN, Bluetooth; WWAN 4G/LTE optionnel; GNSS GPS/AGPS; connecteurs SMA pour antennes
• IO: 1 x USB Type‑C (tablet); via dock: DB9 pour 2 x USB2.0, 2 x COM, 1 x Gigabit LAN, audio/CANbus optionnel; Micro SD; Dual‑Nano SIM
• Indicateurs & boutons: 6 LED; 1 Power; 6 touches fonctions programmables
• Dimensions & poids: Tablet 268 x 214 x 35 mm (~1,7 kg); Docking 202 x 245 x 52 mm (~1,6 kg)
• Alimentation: Docking 10–60 V DC avec ignition control; Tablet 12 V DC in; UPS 7.6 V (2S1P) min ~30 min; conso typique 45 W
• Environnement: Humidité 5%–95% RH non condensante; Température d'utilisation -30 °C à 60 °C (selon config); stockage -30 °C à 60 °C
• Robustesse: MIL‑STD‑810H choc & vibration; IP65 front; EN62262 IK07; ESD EN 61000‑4‑2
