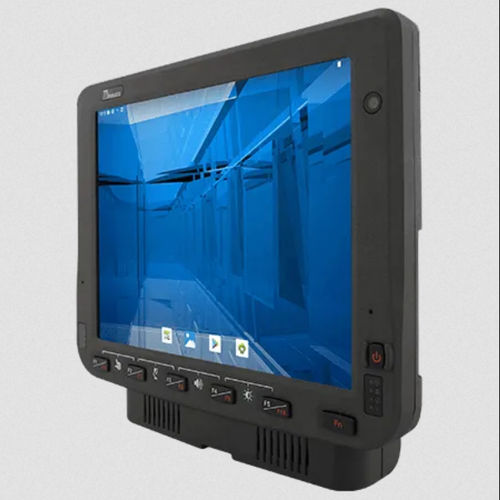

Terminal embarqué 10.4" FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

Présentation
Le FM10MG est un ordinateur embarqué Android 10,4" conçu pour véhicules industriels et chariots élévateurs. Il intègre un écran 10,4" 1024 x 768 PCAP tactile, processeur ARM Genio 510, panneau avant remplaçable sur site et une conception robuste conforme IP65 et MIL‑STD‑810H. Conçu pour une large plage de températures et une gestion d'alimentation véhicule flexible, le FM10MG prend en charge des solutions de montage RAM / VESA et une station d'accueil amovible pour installation et maintenance rapides.

Principales caractéristiques

• ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz)
• Écran 10,4" 1024 x 768 avec tactile PCAP multi-touch (main, gants, stylet)
• Panneau avant remplaçable sur site et conception fanless
• Protection avant IP65 ; conformité MIL‑STD‑810H pour choc et vibration
• Large plage de températures de fonctionnement : -30 °C à 60 °C ; alimentation docking 10V–60V avec contrôle d'allumage

Certifications

• MIL‑STD‑810H / MIL‑STD‑810G (mentionnées)
• IP65
• FCC
• CE

Mounting 1 – No Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 2 – Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 3 – Keyboard Mounting Installation
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Remarques
Les méthodes d'installation et les pièces incluses varient selon le modèle et la configuration commandés. Les images guides sont des exemples et peuvent différer du produit réel.

Caractéristiques techniques

• Affichage : 10,4" ; 1024 x 768 ; PCAP multi-touch ; luminosité 400 nits (standard) / 800 nits (option) ; contraste 1200:1 ; angles de vue 88/88/88/88.
• Processeur : ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz).
• Mémoire / Stockage : 4 GB RAM ; 64 GB stockage embarqué.
• OS : Android 13 (par défaut) ; options : Linux Yocto 5.10.104 (Qt 5.15) ou Ubuntu 22.04.
• Sans fil & positionnement : WLAN (antenne interne par défaut / antenne externe optionnelle) ; Bluetooth ; WWAN 4G/LTE optionnel ; GNSS optionnel.
• Capteurs : G-sensor, capteur de luminosité, capteur de température.
• Caméra : Frontale 2MP.
• Mécanique : Tablette 268 x 214 x 35 mm ; Docking 202 x 245 x 52 mm ; boîtier docking en alliage d'aluminium ; poids tablette/dock 1,6 kg chacun ; montage RAM / VESA ; refroidissement fanless.
• IO : Tablette : 1 x USB 2.0 Type-C (OTG), microSD, Dual-Nano SIM ; Dock : connecteur DB9 pour 2 x USB 2.0, 2 x COM, 1 x Gigabit LAN, 2 x haut-parleurs, CANBus ou option audio ; connecteurs SMA pour antennes externes.
• Indicateurs : 5 LED (WLAN, BT, batterie UPS, extinction écran, chauffage).
• Environnement : Humidité 5–95% RH non condensante ; température fonctionnement -30 °C à 60 °C ; stockage -30 °C à 60 °C ; choc/vibration MIL‑STD‑810H ; IP65 ; impact EN62262 IK07 ; ESD EN 61000‑4‑2 renforcé.
• Alimentation : Batterie UPS 7.6V (2S1P) ~30 min ; entrée docking 10–60V avec contrôle d'allumage ; tablette 12V DC in.
• Sécurité & gestion : Compatible SOTI MobiControl.
• Accessoires : Accessoires standard et optionnels sélectionnés : câble d'alimentation avec fusible, câble USB, câble convertisseur d'alimentation, adaptateur 84W, supports d'antenne externes, kit stylet, câbles RS232/CAN, câble LAN IP65, antennes et pièces de montage.
