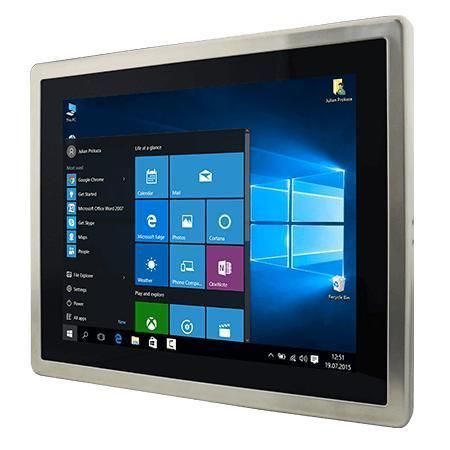

Panel PC 15" R15ID3S-65EX

à écran tactileà écran tactile résistifà écran tactile résistif à 5 fils

Présentation
Le R15ID3S-65EX est un PC panneau ATEX 15" conçu pour les environnements industriels dangereux. Il intègre un processeur Intel® Atom® N2600 dual‑core, une conception sans ventilateur et un boîtier en acier inoxydable, pour la collecte de données à distance, la visualisation des processus et la surveillance de production en temps réel en zones ATEX Zone 2 / Class I Division 2.

Principales caractéristiques

• Écran 15" 1024×768
• Processeur Intel® Atom® N2600 (1,6 GHz)
• Certifié Classe I, Division 2 et ATEX Zone 2
• Conception sans ventilateur et boîtier inoxydable
• Écran tactile résistif 5 fils (bonded, ELO) antidéflagrant
• Protection IP65 en façade et connecteurs M12 étanches

Certifications

• CE, FCC
• UL 60950-1; CAN/CSA C22.2 No. 60950-1-07; EN 62368-1
• Class I, Div.2, Groups A,B,C,D T4
• ANSI/ISA-12.12.01-2012; CSA C22.2 No. 213-M1987
• ATEX II 3G Ex ic nA IIC T4 Gc (normes EN 60079)
• IECEx Ex nA IIC T4 Gc (normes IEC 60079)
• MIL‑STD‑810G (optionnel)

Fonctions et points forts

• Écran résistif antidéflagrant avec bonding pour une saisie fiable, même avec gants
• Adapté aux plates‑formes de forage, stations‑service, usines chimiques et autres sites industriels en zones dangereuses
• Ports M12 étanches pour USB, LAN et série afin de préserver l'intégrité du boîtier
• Conception sans ventilateur limitant les points d'entrée et améliorant la fiabilité

E/S & extension

• USB : 1 × connecteur M12 (fournit 2 × USB 2.0)
• Série : 1 × M12 (RS232/422/485 par défaut RS232)
• LAN : 1 × M12 Gigabit
• Extension : 2 × emplacements mPCIe (SATA III mSATA / module Wi‑Fi)
• Indicateurs : LED alimentation et LED stockage
• Alimentation : 9–36 V DC via connecteur M12
• Commandes : bouton Power et bouton Reset

Environnement & mécanique

• Température de fonctionnement : −20°C à 60°C
• Température de stockage : −30°C à 70°C
• Humidité : 10% à 95% HR, sans condensation
• Chocs & vibrations : options MIL‑STD‑810G
• Indice IP : IP65 (face avant)
• Dimensions : 396 × 310 × 49 mm — Découpe : 365 × 270 mm
• Poids : 5,7 kg
• Montage : VESA
• Boîtier : acier inoxydable

Accessoires (standard / optionnel)

• Adaptateur secteur 100–240 V AC → DC avec connecteur M12
• Cordon d'alimentation, câble M12 d'alimentation
• Câble M12 RS232 mâle; câble M12 USB femelle; câble M12 LAN
• Convertisseur RJ45 femelle‑femelle; adaptateur USB (Type A → Type B); visserie VESA

Caractéristiques / spécifications techniques

• Modèle : R15ID3S-65EX
• Processeur : Intel Atom N2600 1,6 GHz (dual‑core)
• Chipset : Intel® NM10
• Mémoire : 1 × SO‑DIMM DDR3L 1600 MHz, 4 GB (standard)
• Stockage : 1 × mSATA SSD 128 GB (jusqu'à 512 GB optionnel)
• Affichage : 15,0" — 1024 × 768 — 550 nits (1000 nits optionnel) — contraste 2000:1 — angles de vue 88/88/88/88
• Tactile : résistif 5 fils, bonding (explosion‑proof)
• Contrôleur Ethernet : BCM57780A1KMLG
• Systèmes d'exploitation : Windows 7 Embedded (optionnel), Linux Ubuntu 16.04 (optionnel)
• Ports : USB 1 × M12 (2 × USB2.0), Série 1 × M12 (RS232/422/485), LAN 1 × M12 Gigabit
• Extension : 2 × mPCIe (SATA III SSD, Wi‑Fi)
• LEDs : alimentation et stockage
• Alimentation : 9–36 V DC (M12)
• Dimensions / Découpe / Poids : 396 × 310 × 49 mm / 365 × 270 mm / 5,7 kg
• Résumé certifications : CE, FCC, UL 60950‑1, CAN/CSA C22.2 No. 60950‑1‑07, EN 62368‑1; Class I Div.2; ATEX II 3G Ex ic nA IIC T4 Gc; IECEx Ex nA IIC T4 Gc
