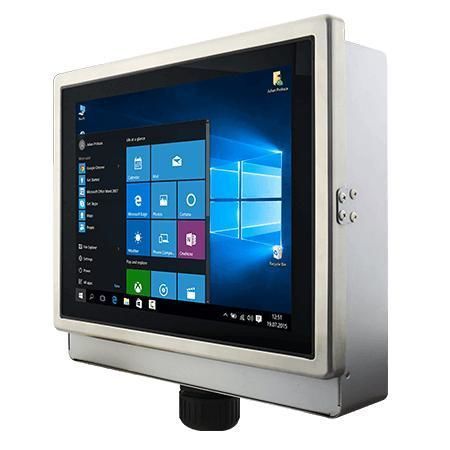

Panel PC à écran tactile R15IE3S-65EX

à écran tactile multi-pointsà écran tactile capacitif PCAP15"

Présentation
Le PC panel ATEX Winmate R15IE3S-65EX offre une solution informatique fiable pour les applications industrielles en zones à risque. Équipé du processeur Intel® Atom® x6413E, il présente une conception sans ventilateur, un boîtier en acier inoxydable, une protection frontale IP65 et une conception conforme ATEX / IECEx / CID2.

Principales caractéristiques

• Processeur Intel® Atom® x6413E, jusqu'à 3,0 GHz
• Écran 15,0 pouces, 1024 x 768, option haute luminosité jusqu'à 1000 nits
• Écran tactile projected-capacitive (P-cap) avec collage optique
• Conception conforme ATEX / IECEx / CID2
• Conception sans ventilateur et boîtier inox pour dissipation thermique
• Protection frontale IP65 et connecteurs industriels M12
• Alimentation DC 9–36 V isolée (connecteur M12)
• Température de fonctionnement : -20 °C à 60 °C

Certifications

• CE
• FCC
• IC
• IP65 (frontal)
• Conformité ATEX / IECEx / CID2

Description détaillée

• Conçu pour une utilisation en environnements dangereux afin de garantir conformité et sécurité opérationnelle.
• Solution thermique fanless pour fonctionnement continu et maintenance réduite.
• Boîtier inoxydable et presse-étoupes EX en laiton avec ports M12 pour une étanchéité fiable en conditions humides et poussiéreuses.
• Écran PCAP multipoint compatible avec gants, adapté aux applications HMI industrielles et à la supervision.

Spécifications système

• Processeur : Intel® Atom® x6413E (jusqu'à 3,0 GHz)
• Mémoire : 1 x SO‑DIMM DDR4 3200 MHz — 4GB standard; 8GB / 16GB en option
• Stockage : 1 x M.2 2242 B‑key SSD 128GB standard; 256GB / 512GB en option
• Ethernet : 1 x contrôleur Intel® Ethernet
• Systèmes (optionnels) : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04

Affichage

• Tactile / Verre : P-cap multi-touch collé au panneau
• Taille : 15,0 pouces
• Résolution : 1024 x 768
• Luminosité : 550 nits standard; 1000 nits optionnel
• Contraste : 2000:1
• Zone active : 304.1 x 228.1 mm

Mécanique

• Dimensions : 396 x 310 x 49 mm (sans cover); 396 x 346.4 x 101.7 mm (avec cover)
• Poids : 5.7 kg (sans cover); 10.2 kg (avec cover)
• Montage : VESA
• Boîtier : acier inoxydable
• Refroidissement : design sans ventilateur

Environnement

• Humidité : 10% à 95% HR, sans condensation
• Température de fonctionnement : -20 °C à 60 °C
• Température de stockage : -30 °C à 70 °C
• Shock / Vibration / Chute : options MIL‑STD‑810G disponibles
• Indice IP : IP65 (frontal)

Ports E/S

• USB : 1 x connecteur M12 pour 2 x USB2.0
• Série : 1 x connecteur M12 pour RS232/422/485 (par défaut RS232)
• LAN : 1 x connecteur M12 pour Gigabit LAN
• Extension : 1 x M.2 2242 B-key (SATA III SSD); 1 x M.2 2230 E-key (Wi‑Fi)
• Indicateurs : LED alimentation et LED stockage
• Alimentation : 1 x 9–36V DC, connecteur M12

Contrôle

• Boutons : Power et Reset

Accessoires

• Alimentation 100–240V AC vers DC avec connecteur M12
• Câbles : alimentation, M12 power, M12 RS232 mâle, M12 USB femelle, M12 LAN
• Convertisseur RJ45 femelle–femelle, adaptateur USB (A vers B), vis VESA

Caractéristiques techniques

• Modèle : R15IE3S-65EX
• Processeur : Intel® Atom® x6413E, jusqu'à 3.0 GHz
• Écran : 15.0" 1024x768, P-cap multi-touch, optical bonding
• Mémoire / Stockage : SO‑DIMM DDR4 (4GB standard; 8/16GB optionnel); M.2 2242 B-key SSD (128GB standard; jusqu'à 512GB)
• Connectivité : Intel Ethernet, M.2 E-key pour Wi‑Fi, connecteurs M12 pour USB/LAN/Power
• Alimentation : 9–36V DC isolé via M12
• Température / Humidité : -20°C à 60°C / 10%–95% HR non condensant
• Protection & Certifications : IP65 frontal, CE, FCC, IC, conformité ATEX / IECEx / CID2
• Mécanique : boîtier inoxydable, montage VESA, design sans ventilateur
