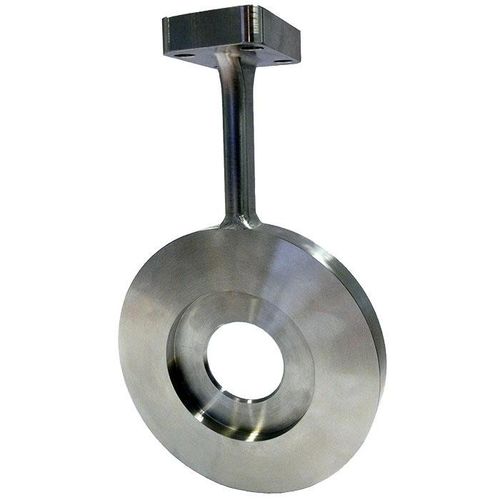

Plaque à orifice compacte FLC-CO

Industries chimiques et pétrochimiques Usines de traitement et production d'électricité Traitement et distribution de l'eau Traitement et transport du gaz Production de pétrole et raffinage Particularités Conception compacte et robuste conforme à la norme ISO 5167-2 Installation entre des brides existantes (ASME/EN) Point de mesure complet composé d'une plaque à orifice, d'un collecteur de vannes et d'un transmetteur de pression différentielle disponible Installation simple sans conduites de pression différentielle Précision ≤ ±0,5 % du débit réel et répétabilité de la mesure de 0,1 % Description de l'appareil Les plaques à orifice compactes peuvent être utilisées sans difficulté pour la mesure de liquides, de gaz et de vapeurs. Les débitmètres à pression différentielle sont utilisés dans de nombreuses applications techniques. En tant qu'éléments de débit primaires, les plaques à orifice représentent la solution la plus courante. Les plaques à orifice se distinguent par leur facilité d'installation et de gestion. La pression différentielle générée par l'élément de débit primaire est normalement transformée en un signal électrique proportionnel au débit par un transmetteur de pression différentielle. Les plaques à orifice compactes permettent d'assembler simplement le dispositif de mesure en tant que solution prête à l'emploi, ce qui permet de réaliser d'importantes économies. Les transmetteurs de pression différentielle et les collecteurs de vannes sont fixés par des raccords de pression compacts. Ces dispositifs de mesure présentent l'avantage de pouvoir éliminer les conduites de pression différentielle. Les plaques à orifice compactes sont proposées en standard dans deux rapports bêta. En cas d'exigences spécifiques du client concernant le rapport bêta, notre logiciel simplifie le processus de conception et de sélection.
