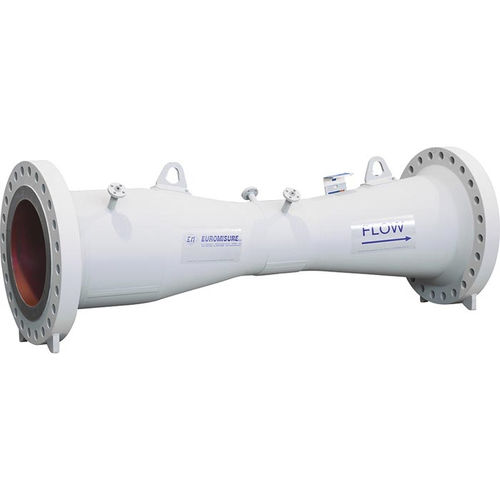

Tube de Venturi FLC-VT series

Génération d'alimentation Production et raffinage de pétrole Traitement et distribution d'eau Traitement et distribution de gaz Industries chimique et pétrochimique Particularités du tube de Venturi Convient pour la mesure de débit de liquide, gaz et vapeur Précision ≤ ±0,5 % de fin d'éhelle Répétabilité de la mesure 0,1 % Engendre la plus faible perte de charge parmi tout les éléments primaires Un étalonnage peut être effectué sur demande Description du tube de Venturi Les tubes de Venturi traditionnels sont des éléments de mesure de débit par pression différentielle qui correspondent aux spécifications des normes ISO 5167-4 et ASME MFC-3M en rapport aux dimensions géométriques, finition de surface et conditions de montage. Le tube de venturi est constitué d'un élément d'entrée en forme d'étranglement (‘’convergent’’), suivi par un élément cylindrique et une section d'échappement conique ("divergent"). Ce divergent permet au fluide mesuré de retrouver la quasi-totalité de sa pression initiale. Les principaux avantages d'un tube de Venturi par rapport à d'autres organes déprimogènes sont une très faible perte de charge et des exigences réduites en longueurs droites amont et aval. Du fait qu'une partie importante de la pression de sortie est rétablie, le tube de Venturi convient particulièrement à la mesure des vitesses d'écoulement dans les systèmes avec faible différence de pression. Grâce à la faible perte de charge, les coûts de pompage du fluide peuvent être réduits au minimum.
