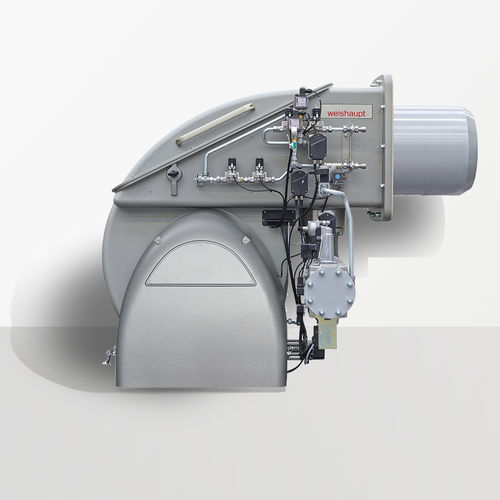

Brûleur monobloc WKmono 80 series

à mélange au nezau fioulbi-combustible

Présentation
Les brûleurs monobloc Weishaupt WKmono 80 offrent des puissances industrielles élevées dans un format monobloc compact. Disponibles pour fonctionnement au gaz, au fioul ou en mode bi-carburant, ces modèles couvrent des puissances allant jusqu'à 17 000 kW tout en limitant l'encombrement pour l'intégration sur chaudières et fours.

Avantages

• Puissance élevée et format compact : longueur totale env. 1 630 mm avec plages de puissance selon type et version allant d'environ 1 100–1 300 kW jusqu'à 17 000 kW.
• Gestion de la combustion numérique intégrée : contrôleurs W-FM (W-FM100/200) fournis en version intégrée ou séparée pour une régulation économique, des menus d'assistance à la mise en service et l'intégration aux systèmes de surveillance ou de GTB.
• Conception facilitant la maintenance : les organes de mélange dérivés des séries WK duobloc sont facilement accessibles, peuvent être placés en position service dans le carter et retirés jusqu'à 700 mm pour intervention.

Applications

• Combustibles liquides : compatibles avec fioul classe D et A2 (BS 2869), fioul faible teneur en soufre EL (DIN 51603-1), mélanges contenant jusqu'à 99,9 % d'éléments biogéniques, FAME (EN 14214) et huiles paraffiniques (EL P).
• Combustibles gazeux : conçus pour le gaz naturel et pour des mélanges contenant jusqu'à 20 vol% d'hydrogène dans de nombreuses configurations (sous réserve de vérifications/approbations spécifiques).
• Différentes exécutions et dispositifs de mélange disponibles pour répondre aux exigences d'application, de combustion et d'émissions.
• Réseau de service international assurant support, mise en service et maintenance.

Technologie

• multiflam® : principe breveté d'abgasrezirkulation interne pour refroidir la flamme et réduire la formation de NOx, adapté aux installations de forte puissance.
• Versions 4LN : intégration d'un système d'abgasrezirkulation et de composants de régulation pour respecter des limites d'émission strictes.
• Gestionnaires de combustion W-FM100/200 : versions montées sur brûleur ou séparées, consoles de connexion intégrées, interfaces bus et options comme sonde O2 pour optimisation et surveillance continue.
• Les combustibles gazeux ont une teneur en soufre quasi nulle, générant principalement CO2, H2O et N2, ce qui limite l'encrassement des systèmes de recirculation des fumées.

Plages de puissance
Brenner gaz — 4LN - multiflam FGR
Type | Puissance (kW)
WKmono-G80/1 | 1 300 - 13 000
WKmono-G80/2 | 1 600 - 16 000

Brenner gaz — 3LN - multiflam
Type | Puissance (kW)
WKmono-G80/1 | 1 100 - 13 000
WKmono-G80/2 | 1 600 - 17 000

Brenner gaz — NR
Type | Puissance (kW)
WKmono-G80/1 | 1 200 - 13 000
WKmono-G80/2 | 2 200 - 17 000

Brenner gaz — swirlflame
Type | Puissance (kW)
WKmono-G80/2 | 2 200 - 17 000

Brenner fioul — 3LN - multiflam
Type | Puissance (kW)
WKmono-L80/1 | 1 790 - 13 000
WKmono-L80/2 | 2 380 - 16 000

Brenner fioul — Standard
Type | Puissance (kW)
WKmono-L80/1 | 1 750 - 13 000
WKmono-L80/2 | 3 500 - 17 000

Brenner bi-carburant — 4LN - multiflam FGR
Type | Puissance (kW)
WKmono-GL80/1 | 1 300 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Brenner bi-carburant — 3LN - multiflam
Type | Puissance (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Brenner bi-carburant — NR
Type | Puissance (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 2 200 - 17 000

Caractéristiques techniques

• Longueur totale : env. 1 630 mm.
• Plage de puissance : env. 1 100–1 200 kW jusqu'à 17 000 kW selon type/exécution.
• Conception monobloc pour empreinte compacte et forte puissance thermique.
• Gestion de combustion numérique incluse ou disponible en options W-FM.
• Technologie multiflam® brevetée et option 4LN FGR pour faibles émissions NOx.
• Mischeinrichtungen/organes de mélange : variantes multiples, extraction pour maintenance jusqu'à 700 mm ; position service dans le carter.
• Combustibles compatibles : fioul classe D/A2, fioul EL faible teneur en soufre, mélanges avec adjonction biogénique jusqu'à 99,9 %, FAME (EN 14214), EL P, mélanges hydrogène jusqu'à 20 vol% (sous réserve d'approbation).
• Exécutions et options multiples pour répondre aux exigences d'émission et d'installation ; nombreuses pièces communes avec la série WK duobloc.
