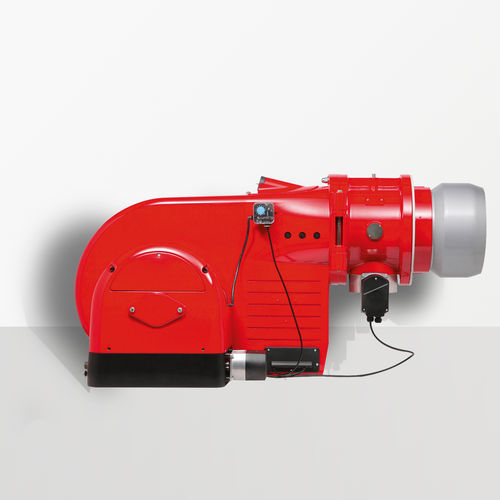

Brûleur à récupération WM monarch® series

à prémélangeà tirage forcéau fioul

Présentation
La série WM monarch® de Weishaupt regroupe des brûleurs industriels gaz, fioul et mixtes couvrant de 55 à 12 000 kW selon modèle et configuration. La gamme associe une conception mécanique éprouvée à une gestion de la combustion numérique et à des options pour faibles émissions.

Avantages produit

• Configuration économique : conception modulaire permettant l'utilisation de différents systèmes de gestion de la combustion pour adapter performance et budget.
• Large champ d'application : géométrie de flamme et dispositifs de mélange ajustables pour s'adapter à divers générateurs de chaleur et installations process.
• Facilité d'entretien : composants de régulation combustible/air clairement disposés et accessibles pour la maintenance.
• Niveau sonore réduit : unité ventilatrice et habitacle aérodynamique optimisés diminuent les émissions acoustiques.
• Flexibilité carburant : versions fioul acceptant fiouls standards et paraffiniques, mélanges avec biocomposants; possibilité, sous conditions d'acceptation, de mélanges hydrogène jusqu'à 20 % vol. sur de nombreuses versions gaz.

Applications

• Installation simplifiée : connexions électriques par connecteurs et brûleurs basculants gauche/droite facilitant montage et accès pour maintenance.
• Intégration : gestion numérique de la combustion pour télécommande, supervision et diagnostic, intégrable aux systèmes GTB/automatisation.
• Exécutions spéciales : variantes verticales et nombreuses versions sur mesure pour besoins industriels spécifiques.

Technique

• multiflam® : procédé breveté de recirculation interne des fumées pour refroidir la flamme et réduire la formation de NOx sur grandes installations.
• Recirculation des fumées (4LN) : versions 4LN avec FGR intégrée répondant à des limites d'émissions strictes.
• Premix (PLN) : technologie premix permettant d'atteindre des NOx inférieurs à 30 mg/kWh sur certaines plages, avec amenées gaz/air séparées et combustion surfacique stabilisée.
• Compatibilité manager de combustion : adaptations des organes de mélange avec W‑FM200 / W‑FM50 assurent stabilité de flamme et comportement opérationnel fiable; variateur de vitesse (VSD) et pilotage par logiciel pour optimisation électrique disponibles.

Plages de puissances (extraits)
Brûleurs gaz — ULN (Ultra-LowNOx)
Type — Puissance (kW)
WM-G20/3 — 250 - 2 000
WM-G30/1 — 350 - 3 000

Brûleurs gaz — PLN (premix)
Type — Puissance (kW)
WM-G10/2 — 85 - 700
WM-G10/3 — 130 - 1 050
WM-G10/4 — 130 - 1 150
WM-G20/2 — 180 - 1 700
WM-G20/3 — 250 - 2 500
WM-G20/4 — 300 - 3 000
WM-G30/1 — 400 - 4 000
WM-G30/2 — 550 - 5 000

Brûleurs gaz — 4LN (multiflam® FGR)
Type — Puissance (kW)
WM-G20/2 — 200 - 1 450
WM-G20/3 — 350 - 2 000
WM-G30/1 — 400 - 3 800
WM-G30/2 — 500 - 5 000
WM-G30/3 — 500 - 5 000
WM-G50/0 — 1 000 - 7 500
WM-G50/1 — 1 000 - 8 300
WM-G50/2 — 1 000 - 11 000

Brûleurs gaz — 3LN (multiflam®)
Type — Puissance (kW)
WM-G10/2 — 100 - 600
WM-G10/3 — 125 - 900
WM-G20/2 — 200 - 1 450
WM-G20/3 — 350 - 2 000
WM-G20/4 — 300 - 2 450
WM-G30/1 — 400 - 3 500
WM-G30/2 — 500 - 4 500
WM-G30/3 — 500 - 5 000
WM-G50/0 — 750 - 7 000
WM-G50/1 — 750 - 7 700
WM-G50/2 — 900 - 9 100
WM-G50/3 — 900 - 10 000
WM-G50/4 — 1 100 - 11 000

Brûleurs gaz — LowNOx
Type — Puissance (kW)
WM-G10/1 — 55 - 350
WM-G10/2 — 75 - 630
WM-G10/3 — 125 - 900
WM-G10/4 — 125 - 1 100
WM-G20/2 — 250 - 1 600
WM-G20/3 — 300 - 2 000
WM-G30/1 — 350 - 2 800
WM-G30/2 — 400 - 3 800
WM-G30/3 — 600 - 5 400
WM-G30/4 — 800 - 6 000

Brûleurs gaz — NR / Standard
Type — Puissance (kW)
WM-G10/1 — 55 - 405
WM-G10/2 — 65 - 630
WM-G10/3 — 100 - 1 000
WM-G10/4 — 110 - 1 250
WM-G20/2 — 150 - 2 100
WM-G20/3 — 350 - 2 600
WM-G30/1 — 350 - 3 100
WM-G30/2 — 450 - 4 100
WM-G30/3 — 600 - 5 700
WM-G30/4 — 600 - 6 200
WM-G50/1 — 800 - 8 000
WM-G50/2 — 1 000 - 11 000
WM-G50/3 — 1 000 - 12 000

Brûleurs fioul — 3LN (extraits)
Type — Puissance (kW)
WM-L10/2 — 120 - 600
WM-L10/3 — 200 - 900
WM-L20/2 — 400 - 1 450
WM-L20/3 — 450 - 2 000
WM-L30/1 — 450 - 3 500
WM-L30/2 — 600 - 4 500
WM-L30/3 — 600 - 5 000
WM-L50/0 — 1 200 - 7 000
WM-L50/1 — 1 200 - 7 700
WM-L50/2 — 1 500 - 9 100
WM-L50/3 — 1 500 - 10 000

Brûleurs mixtes — extraits
Type — Puissance (kW)
WM-GL20/2 — 200 - 1 450
WM-GL20/3 — 350 - 2 000
WM-GL30/1 — 450 - 3 700
WM-GL30/2 — 500 - 4 500
WM-GL30/3 — 500 - 5 000
WM-GL50/0 — 1 000 - 7 500
WM-GL50/1 — 1 000 - 8 300
WM-GL50/2 — 1 100 - 11 000

Caractéristiques techniques (récapitulatif)

• Série : WM-series monarch®
• Plage de puissance : 55 à 12 000 kW selon modèle/exécution
• Brennstoffs / combustibles : gaz, fioul, versions mixtes ; support pour fiouls paraffiniques, mélanges biogènes et FAME selon EN 14214 pour certaines versions
• Compatibilité hydrogène : mélanges jusqu'à 20 % vol. H2 possibles selon modèle et acceptation individuelle
• Technologies d'émissions : multiflam® (FGR interne), versions 4LN, Premix PLN (NOx < 30 mg/kWh selon plages)
• Gestion de la combustion : compatible W-FM200 / W-FM50 ; interfaces bus et fonctions de supervision à distance
• Installation : connexions électriques par connecteurs ; brûleurs basculants gauche/droite ; variantes d'entrée d'air externe, option embrayage électromagnétique
• Options : variateur de fréquence pour VSD, logiciel de commande de vitesse, exécutions spéciales (verticale, etc.)
