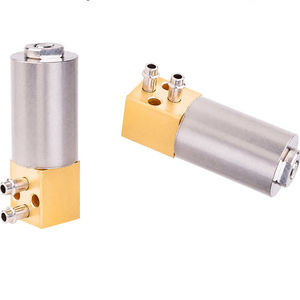

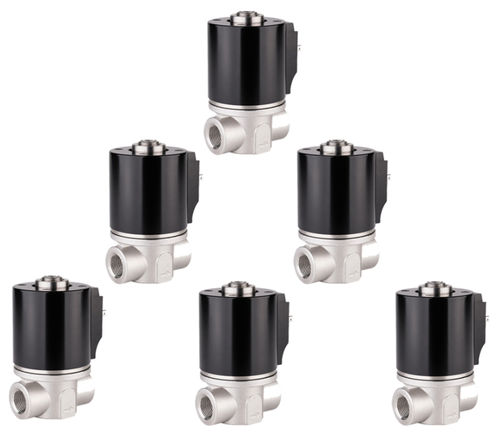

Électrovanne à commande directe WL 9902

2 voiesairpour air comprimé

Présentation
Une vanne proportionnelle pour fluides est un élément d'appareillage industriel qui régule le débit, la pression, la direction ou la vitesse d'un actionneur en fonction d'un signal d'entrée. La vanne assure un contrôle variable plutôt qu'une simple commande marche/arrêt. Les vannes proportionnelles peuvent être commandées par des signaux électriques, électroniques ou pneumatiques et sont compatibles avec capteurs, PLC et systèmes de contrôle. Une sélection et un fonctionnement corrects dépendent d'un dimensionnement adapté, des matériaux, de la propreté du fluide, des limites de pression et du signal de commande.

Fonctionnement
La vanne proportionnelle reçoit un signal de commande électrique ou pneumatique. Pour les versions électriques, la bobine proportionnelle génère un champ magnétique qui déplace un tiroir interne (ou un clapet/élément régulateur), modifiant la section d'écoulement. L'amplitude du signal d'entrée détermine la position du tiroir et donc le débit ou la pression de sortie. Cela permet des positions intermédiaires entre totalement ouvert et totalement fermé pour une régulation précise des huiles hydrauliques, de l'air, de l'eau et d'autres fluides compatibles.

Applications

• Automatisation industrielle : mouvement contrôlé d'actionneurs hydrauliques et pneumatiques dans machines automatisées et robotique.
• Machines hydrauliques et équipements mobiles : régulation précise du débit et de la pression d'huile dans engins de chantier, manutention et matériels lourds.
• Lignes de production et équipements OEM : contrôle de force de serrage, réglage de la vitesse des vérins, déplacement d'outillages et commande de process.
• Industries de procédés : dosage, mélange, refroidissement, chauffage et systèmes de circulation lorsque les matériaux et spécifications sont adaptés.
• Robotique : mouvement fluide et force contrôlée dans les systèmes d'actionnement hydraulique ou pneumatique.

Avantages

• Contrôle variable précis du débit et de la pression pour un fonctionnement plus régulier et précis des machines.
• Compatibilité avec PLC, capteurs et contrôleurs électroniques pour intégration dans des systèmes d'automatisation.
• Mouvement d'actionneur plus régulier et réduction des chocs grâce aux positions intermédiaires de la vanne.
• Opération flexible : une même vanne peut fonctionner à différents niveaux selon les signaux de commande.
• Meilleure constance des process et économies d'énergie potentielles avec une conception système appropriée.

Inconvénients / Considérations

• Coût initial plus élevé comparé aux vannes marche/arrêt simples, incluant pilotes et électronique.
• Contrôle plus complexe, nécessitant électronique appropriée, étalonnage et réglage du contrôleur.
• Sensibilité à la contamination : des fluides contaminés peuvent provoquer blocages, fonctionnement instable ou usure prématurée.
• Le dépannage peut être plus complexe (vanne, contrôleur, câblage, capteurs et interactions système).
• Génération de chaleur possible due à l'étranglement et à l'opération électrique continue ; la conception du système doit prévoir la dissipation.

Dépannage et maintenance

• Pas de réponse : vérifier l'alimentation, la sortie du contrôleur, le câblage, les connecteurs, la bobine et l'intégrité du signal d'entrée.
• Débit faible : contrôler le dimensionnement de la vanne, la pression d'alimentation, les filtres, la viscosité du fluide, les restrictions et la différence de pression.
• Débit instable : inspecter la contamination, la présence d'air, la pression d'alimentation instable, les perturbations électriques, la mise à la terre et le réglage du contrôleur.
• Vanne collée : vérifier la contamination, les joints endommagés, les débris mécaniques, les effets de température ou l'usure ; nettoyer ou remplacer selon les recommandations du fabricant.
• Pression ou vitesse d'actionneur incorrectes : vérifier les réglages de pression, l'étalonnage des capteurs, les soupapes de sécurité, la mise à l'échelle du signal et les paramètres du contrôleur.
• Maintenance préventive : assurer la filtration, vérifier les connexions électriques, surveiller pression/température et valider périodiquement la réponse/étalonnage de la vanne.

Conseils de sélection et de conception

• Choisir la compatibilité du fluide (huile hydraulique, air comprimé, eau, liquide de refroidissement, gaz) et des matériaux de joint/corps adaptés aux conditions de température et chimiques.
• Déterminer les débits minimum, nominal et pic puis choisir la capacité de la vanne pour éviter le surdimensionnement (réduit la précision) ou le sous-dimensionnement (perte de pression excessive).
• Vérifier les pressions de fonctionnement et de pointe avec marges de sécurité adéquates et confirmer la taille des ports, le filetage et les exigences de montage.
• Adapter les plages de signal de commande (tension/courant) entre la vanne, le pilote et le contrôleur ; considérer le temps de réponse, l'hystérésis et le besoin de retour fermé pour les tâches haute précision.
• Planifier la filtration et éviter l'installation avec tuyauterie non supportée ou dans des orientations créant des contraintes mécaniques.

Caractéristiques / spécifications techniques

• Brand: Weilong
• Model Number: WL 9902
• Tension nominale (V): DC12V ou 24V
• Puissance nominale (W): 7,2W
• Mode de fonctionnement: Air Control Valve
• Pression de service (MPa): 0,2 MPa
• Débit d'air: 0,1-2 L/min
• Temps de réinitialisation(s): 1 s ON, 1 s OFF
• Durée de vie: 200 000 cycles
• Certifications: CE, ROHS, ISO9001
• Matériau: fer magnétique
• Longueur du câble (mm): 200 mm
• Type d'installation: vissé
• Tolérance dimensionnelle: ±0,1 mm
• Étanchéité: aucune
• Classe d'isolation: B
• Test haute tension: AC 750V 50/60Hz 2s
• Force de maintien hors excitation: 0
• Température de fonctionnement: -10 °C à 90 °C
• Cycle de service: 1–100%
• Profondeur du filetage (mm): /
• Conditions de paiement: TT ou LC à vue
• Commande d'échantillon: oui
• Garantie: 1 an
• MOQ: 1000 pièces
• Capacité d'approvisionnement: 5000 pièces/semaine
• Délai de livraison: 30 jours
• Port de chargement: Shenzhen
