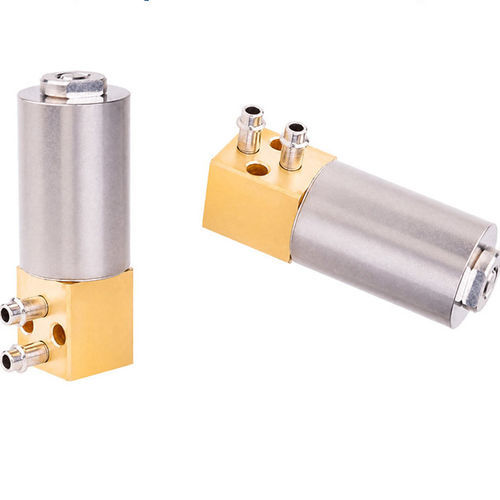

Électrovanne à commande directe WL1745

2 voiesairpour air comprimé

Présentation
La vanne proportionnelle pneumatique (WL7145) est une vanne pneumatique à commande électronique qui régule en continu la pression ou le débit d'air proportionnellement à une entrée électrique (par ex. 0–10 V, 4–20 mA ou PWM). Contrairement aux électrovannes tout‑ou‑rien, elle utilise un actionneur électromagnétique pour positionner la came/pièce mobile et assurer une régulation précise et progressive, adaptée à l'automatisation industrielle, à la robotique, au médical et à la fabrication de précision.

Résumé produit
Le WL7145 offre un contrôle proportionnel piloté par signaux électriques, combinant actionnement électromagnétique et mécanique de vanne de précision. Attributs principaux : encombrement réduit, réponse rapide, excellente répétabilité, faible consommation et longue durée de vie. Options OEM : tension, plage de pression, connecteurs, fixations et interfaces de contrôle.

Principe de fonctionnement
Un signal électrique alimente la bobine, générant un champ magnétique qui déplace l'armature ou le plongeur et modifie la position de la came/siège pour ajuster l'ouverture du passage d'air. Les modèles avec capteurs intégrés proposent une rétroaction électronique en boucle fermée pour surveiller et corriger en continu la pression de sortie, assurant une régulation stable en charge variable.

Applications
Utilisée lorsque le contrôle pneumatique doit être précis et réactif :

• Automatisation industrielle (contrôle de vitesse d'actionneurs, positionnement de vérins)
• Robotique (préhension pneumatique, contrôle de mouvement)
• Dispositifs médicaux (ventilateurs, appareils d'anesthésie, distribution d'oxygène, instruments de laboratoire)
• Machines d'emballage (pression de scellage, remplissage, étiquetage)
• Production de semi‑conducteurs et environnements propres (contrôle d'air propre précis)
• Industrie agroalimentaire, imprimerie, découpe laser, enceintes de test environnemental, convoyage pneumatique, équipements de laboratoire/essais

Avantages

• Régulation précise de la pression et du débit
• Temps de réponse rapide et grande répétabilité
• Consommation d'air comprimé réduite
• Réduction des chocs mécaniques et allongement de la durée d'équipement
• Conception compacte et intégration aisée aux automates
• Personnalisation OEM selon les besoins applicatifs

Inconvénients / Points à considérer

• Coût supérieur aux électrovannes tout‑ou‑rien en raison de la commande électronique
• Nécessite de l'air comprimé propre et sec avec filtration adaptée pour conserver la précision
• Performances sensibles à la qualité du signal d'entrée et aux réglages du contrôleur
• Peut nécessiter une calibration à l'installation et une maintenance périodique

Dépannage et maintenance
Vérifier l'alimentation électrique et les signaux d'entrée, inspecter l'air comprimé pour contamination ou humidité, remplacer les filtres obstrués, contrôler l'étanchéité des raccords, nettoyer les composants internes si contaminés et calibrer la vanne si nécessaire. Une maintenance préventive régulière (remplacement des filtres, contrôles électriques, détection de fuites, calibrage) prolonge la durée de vie et garantit une opération stable.

Fiche technique - champs clés

• Brand: Weilong
• Model Number: WL7145
• Rated Voltage (V): DC12V or 24V
• Rated Power (W): 2 W
• Work Mode: Air Control Valve
• Working Pressure (MPa): 0.2 MPa
• Air-flow Rate: 0–0.5 L per minute
• Reset Time (s): 1 s ON, 1 s OFF
• Service Life: 200,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Remarques
Les modèles en boucle fermée avec rétroaction intégrée offrent une précision et une stabilité supérieures en charge variable. Des options de personnalisation OEM sont disponibles pour la tension, les plages de pression, les connecteurs, les matériaux, les dimensions de port, le montage et les niveaux de protection.
