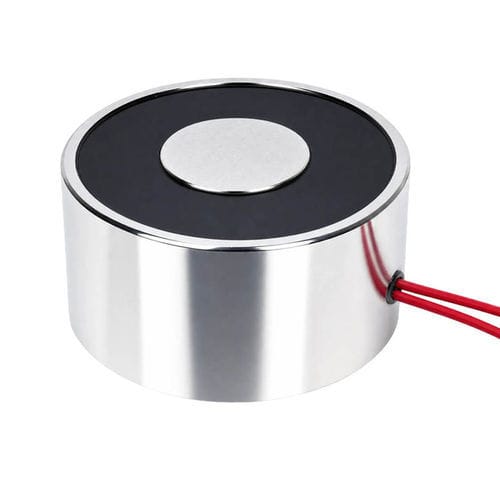

Aimant de levage électro-permanent à commutation électrique WL8245

monostablepour tôle d'acierpour tôle

Résumé du produit
Le WL8245 est un électroaimant de maintien permanent combinant aimants permanents et bobine commutable. Il assure la rétention mécanique sans consommation électrique continue et ne consomme de l'énergie que lors du basculement (action : alimenter pour relâcher). Conçu pour l'automatisation industrielle, la fixation et la manutention, il répond aux besoins d'économie d'énergie et de maintien de sécurité.

Caractéristiques principales

• Force de maintien élevée (~1900 N)
• Consommation nulle ou négligeable en position de maintien ; énergie uniquement lors du commutateur (43 W nominal en impulsion)
• Voltages disponibles : DC 12V et DC 24V
• Dimètres compacts (Ø82 × H45 mm) et fixation filetée (M5 × H19)
• Construction durable avec surface électroplacée (zinc)
• Durée de vie >500 000 cycles ; classe d'isolement B ; Hi-Pot AC750V/2S

Aperçu du produit
Le WL8245 combine aimants permanents et bobine pour fournir une rétention fiable qui reste active en cas de coupure d'alimentation. Applications courantes : bridage CNC, préhenseurs robots, levage/maintien en manutention, montages de soudage et dispositifs de sécurité ou de freinage failsafe.

Vidéo produit industrielle
Une vidéo de démonstration est disponible pour présenter le fonctionnement, la séquence de commutation et des exemples d'intégration.

Principe de fonctionnement
Les aimants permanents génèrent un flux de base pour le maintien. Une brève impulsion de la bobine modifie le circuit magnétique (polarité/flux) pour neutraliser la force externe et permettre le relâchement. L'énergie est utilisée uniquement lors des événements de commutation, assurant économie d'énergie et maintien failsafe hors tension.

Applications

• Bridage et outillage dans les centres d'usinage CNC
• Robotique : positionnement et maintien de pièces ferromagnétiques
• Manutention : levage et maintien de tôles ou ensembles métalliques
• Assemblage automobile : positionnement de pièces lors du soudage et de l'assemblage
• Systèmes de sécurité et failsafe : serrures, freins et dispositifs de verrouillage
• Véhicules à guidage automatique (AGV) et systèmes continus demandant une rétention économe en énergie

Avantages

• Efficacité énergétique : pas d'alimentation continue nécessaire
• Mise en sécurité : maintien en cas de coupure d'alimentation
• Petite empreinte avec fort rapport force/volume pour intégration aisée
• Faible maintenance et longue durée de vie en milieu industriel

Inconvénients

• Coût et conception interne plus complexes que les électroaimants simples
• Nécessité d'une électronique de commande pour les impulsions
• Vitesse de commutation parfois inférieure à celle de certains vérins
• Performance limitée aux matériaux ferromagnétiques et sensible à la température

Dépannage
Points de contrôle courants :

• Faible force de maintien : nettoyer les surfaces de contact ; enlever huile, poussière ou rouille ; vérifier planéité et écart d'air minimal
• Refus de relâcher : vérifier tension et durée de l'impulsion, résistance de bobine et signaux de commande
• Surchauffe : réduire la fréquence de commutation ou améliorer le refroidissement ; respecter le cycle de service
• Mauvais alignement mécanique : vérifier le positionnement pour assurer contact total
• Force résiduelle après relâchement : prévoir une petite force résiduelle ; utiliser cales non magnétiques ou impulsions de démagnétisation si nécessaire

Comment choisir
Critères de sélection :

• Force de maintien requise avec marge de sécurité
• Écart d'air/stroke maximal
• Tension de commande et durée d'impulsion
• Caractéristiques de la bobine et fiabilité de commutation
• Conditions environnementales (température, humidité, poussières)
• Cycle de service et gestion thermique
• Dimensions mécaniques, méthode de fixation et redondance pour les systèmes critiques

Recommandations d'emballage
Pour transport et stockage :

• Utiliser un blindage magnétique individuel pour éviter les interactions
• Protéger les surfaces de contact avec mousse ou caoutchouc amortissant pour éviter les rayures
• Assurer une protection contre l'humidité pour prévenir la corrosion
• Étiqueter clairement la polarité, la tension nominale et les consignes de manutention

Fiche technique (tableau récapitulatif)
Nom du produit : Électroaimant de maintien permanent | Modèle : WL8245 | Voltages : DC 12V / DC 24V | Puissance (commutation) : 43 W | Force de maintien : ~1900 N | Taille : Ø82 × H45 mm | Cycle de service : 10% | Classe d'isolement : B | Hi-Pot : AC750V/2S | Durée de vie : >500 000 cycles | Poids net : 168 g | Filetage de montage : M5 × H19 | Câble : sortie bord inférieur 25 cm (personnalisable) | Surface : électroplacage (zinc) | Mode d'action : alimenter pour relâcher | Certificats : CE, RoHS | MOQ : 200 pcs | Garantie : 2 ans | Origine : Dongguan, Guangdong

Caractéristiques / Spécifications techniques

• Modèle (commercial) : WL8245
• Type de produit : électroaimant de maintien permanent (alimenter pour relâcher)
• Voltages disponibles : DC 12V, DC 24V
• Consommation (commutation) : 43 W (valeur typique)
• Force de maintien nominale : ~1900 N
• Taille (exemple) : Ø82 × H45 mm
• Cycle de service : 10%
• Classe d'isolement : B
• Hi-Pot : AC750V/2S
• Durée de vie : >500 000 cycles
• Poids net : 168 g
• Finition de surface : électroplacage (revêtement zinc)
• Filetage de montage : M5 × H19
• Câble : sortie bord inférieur 25 cm (personnalisable)
• Mode d'action : alimenter pour relâcher (maintien failsafe)
• Certificats : CE, RoHS
