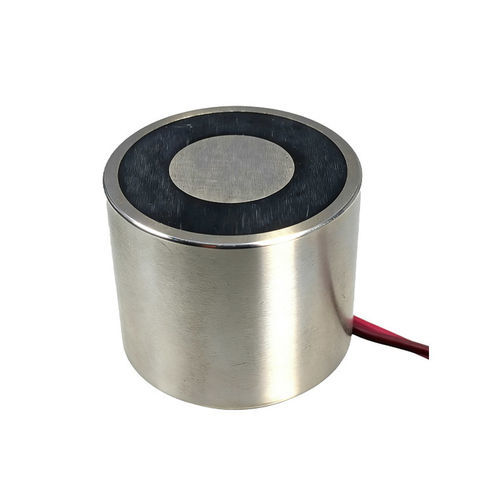

Aimant de levage permanent bistable WL3529

de manutentionélectromagnétique

Présentation
Électroaimant à verrouillage (bistable / assistance par aimant permanent) qui conserve la force de maintien sans alimentation continue. Le WL3529 associe un aimant permanent et une bobine électromagnétique : l'énergie n'est consommée que lors du changement d'état (energise-to-release). Conçu pour les systèmes industriels compacts et les équipements alimentés par batterie nécessitant une faible consommation en veille et un maintien fiable.

Avantages

• Faible consommation énergétique : alimentation nécessaire uniquement pendant les impulsions de commutation.
• Conserve la force de maintien en cas de coupure, améliorant la sécurité des installations critiques.
• Réduction du chauffage de la bobine et durée de vie accrue grâce à l'activation intermittente.
• Construction compacte Ø35 x H29 mm pour intégration embarquée.
• Commutation rapide et répétable lorsqu'il est piloté par un circuit de renversement de polarité adapté.

Problèmes / considérations

• Nécessite une électronique de commande à inversion de polarité ou un pilotage bidirectionnel, augmentant la complexité.
• L'équilibrage magnétique et les tolérances mécaniques doivent être maîtrisés pour garantir la force de maintien.
• Coût unitaire initial potentiellement supérieur aux électroaimants simples en raison des aimants permanents et des drivers requis.
• Une inversion de tension incorrecte ou des impulsions de pilotage inadaptées peuvent empêcher la libération ; respecter les courbes force/voltage et les spécifications du driver.

Applications
Usages industriels typiques du WL3529 :

• Automatisation industrielle, actionneurs pilotés par PLC et systèmes de contrôle intelligents
• Verrous de sécurité, interverrouillages et loquets d'accès
• Tableaux de distribution, équipements sur batterie
• Robotique et dispositifs de maintien en production automatisée
• Équipements médicaux, distributeurs automatiques et matériel de transport
• Dispositifs embarqués nécessitant compacité et faible consommation en veille

Comment choisir un électroaimant à verrouillage
Étapes et vérifications clés :

• Déterminer la force de maintien requise (N) : masse de l'objet, coefficient de sécurité (généralement 2–3×), état de surface et écart d'air (tout écart réduit fortement la force).
• Vérifier la tension et le mode de commande : tensions courantes 6 VDC, 12 VDC, 24 VDC ; confirmer conception mono- ou bi-bobine et nécessité d'inversion de polarité. S'assurer de la compatibilité avec le driver (impulsions et inversion).
• Considérer le cycle de service et la fréquence de commutation : estimer le nombre de cycles, la longueur d'impulsion (ms) ; pour une commutation fréquente, dimensionner la bobine et la gestion thermique.
• Contrôler les dimensions mécaniques et le montage : Ø35 x H29 mm, filetage d'installation M5 x H19, orientation du câble et options de connecteur.
• Évaluer la résistance environnementale : températures de fonctionnement, humidité, poussières/huiles et niveau IP requis ; les aimants permanents peuvent se dégrader à haute température.
• Vérifier sécurité et fiabilité : données de durabilité (>500,000 cycles), classe d'isolement B, essai hi-pot AC 750 V/2 s et certifications (CE/ROHS).
• Demander options de personnalisation : force de maintien, tension, étanchéité, variantes de montage, longueur de câble et types de connecteurs.

Fiche technique (WL3529 Permanent Electromagnet Products Data Sheet)
Nom du produit : Permanent Electromagnet
Classe d'isolement : B
Modèle : WL-3529-24V
Essai Hi-Pot : AC 750V / 2S
Dimensions : Ø35 x H29 mm
Durée de vie : >500,000 cycles
Force : 30 kg / 300 N
Délai de livraison : 3–5 jours si en stock
Tension : DC 12V / 24V (variantes 6V possibles)
Commande d'échantillon : Acceptée
Puissance : 28 W (impulsion)
MOQ : 2 pcs
Cycle de service : 10%
Garantie : 2 ans
Câble : sortie bord inférieur 25 cm (personnalisable)
Origine : Dongguan, Guangdong, Chine
Mode d'action : Energise to release (inversion de polarité requise)
Finition : Galvanisation (revêtement zinc)
Filetage d'installation : M5 x H19
Matériaux : acier et fil émaillé
Poids net : 168 g
Certificats : CE / ROHS

WL3529 Électroaimant à verrouillage - Liste de contrôle de sélection (rapide)

• Force de maintien requise
• Type de commande et tension
• Fréquence de commutation et cycle de service
• Taille d'installation et montage
• Conditions environnementales
• Exigences de sécurité et rapports d'essai
• Capacité de personnalisation

FAQ (sélection)

• Qu'est-ce qu'un électroaimant à verrouillage ? — Un dispositif bistable qui conserve sa position sans alimentation continue grâce à un aimant permanent associé à une bobine.
• En quoi diffère-t-il d'un électroaimant classique ? — L'électroaimant classique nécessite une alimentation continue pour maintenir la tenue ; le type à verrouillage la conserve lorsque l'alimentation est coupée.
• Faut-il une polarité inverse pour libérer ? — Oui, une polarité/inversion de courant est généralement utilisée pour changer d'état.
• Quelles tensions sont disponibles ? — Courantes: 6 VDC, 12 VDC, 24 VDC ; tensions personnalisées possibles.
• Peut-il être utilisé en commutation haute fréquence ? — Oui, si la conception de la bobine et la gestion thermique sont adaptées.

Caractéristiques techniques

• Modèle / Série : WL3529
• Type de produit : électroaimant à verrouillage (permanent)
• Dimensions : Ø35 x H29 mm
• Force de maintien : 30 kg (300 N)
• Options de tension : DC 12V / 24V (variantes 6V possibles)
• Puissance (impulsion) : 28 W
• Cycle de service : 10%
• Mode d'action : Energise to release (inversion de polarité requise)
• Câble : sortie bord inférieur 25 cm (personnalisable)
• Filetage d'installation : M5 x H19
• Matériaux : acier et fil émaillé
• Poids net : 168 g
• Classe d'isolement : B
• Essai Hi-Pot : AC 750 V / 2 s
• Durée de vie : >500,000 cycles
• Finition de surface : Galvanisation (revêtement zinc)
• Origine : Dongguan, Guangdong, Chine
• Garantie : 2 ans
• Certificats : CE, ROHS
• MOQ : 2 pcs
