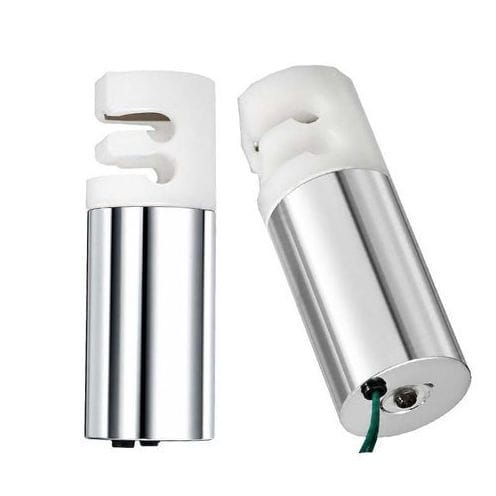

Vanne à manchon WL 3050

électriqueà actionneur électriquede régulation

Aperçu
La vanne pince double WL3050 est une vanne de commande de tuyau qui régule l'écoulement de liquide ou d'air en comprimant mécaniquement un tube flexible. Le fluide ne touche jamais le mécanisme de la vanne, assurant une opération sans contamination. Sa conception compacte et son étanchéité stable la rendent adaptée aux applications médicales, de laboratoire, pharmaceutiques, chimiques et d'automatisation industrielle.

Fonctionnement

• Placez le tube à l'intérieur du corps de la vanne pour que le fluide circule uniquement dans le tube.
• Lorsque l'actionneur est alimenté, les bras de pincement compriment le tube des deux côtés pour sceller et arrêter l'écoulement.
• Lorsque l'alimentation est coupée, le tube est relâché et reprend sa forme, permettant la reprise de l'écoulement.
• Le pincement double face augmente la force d'étanchéité, réduit la déformation du tube et offre un contrôle d'écoulement plus stable que les conceptions à simple face.

Caractéristiques principales

• Aucun contact entre le liquide et le mécanisme de la vanne (le fluide ne touche que le tube).
• Maintenance facile et remplacement simple du tube.
• Faible volume mort et excellente étanchéité.
• Dimensions d'installation compactes et longue durée de vie.
• Compatible avec divers matériaux de tubulure : silicone, PVC, PTFE et tubulures médicales.
• Options standard et personnalisables pour tension, course, force et montage.

Applications

• Dispositifs médicaux : automates d'analyses sanguines, équipements de dialyse, instruments de diagnostic, systèmes d'infusion, automatisation de laboratoire.
• Équipements de laboratoire : systèmes d'échantillonnage, instruments d'analyse chimique, bancs d'essai.
• Systèmes pharmaceutiques : transfert hygiénique des liquides avec tubulures jetables.
• Industrie agroalimentaire : remplissage et manutention hygiéniques.
• Procédés chimiques : traitement de milieux agressifs en sélectionnant des tubulures compatibles.
• Automatisation industrielle : distribution contrôlée, dosage, remplissage et manutention de liquides en production automatisée.

Avantages et limites

• Avantages : absence de contamination par les parties internes de la vanne, maintenance simplifiée, grande compatibilité chimique, longue durée de vie en cycles, encombrement réduit, risque de fuite diminué.
• Limites : la tubulure est un élément d'usure nécessitant un remplacement périodique ; tolérance aux hautes pressions inférieure à celle des vannes métalliques ; capacité d'écoulement déterminée par le diamètre intérieur du tube ; certaines applications OEM peuvent nécessiter une personnalisation.

Fiche technique (paramètres clés)

• Brand: Weilong
• Model Number: WL3050
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 4 W
• Work Mode: Air or liquid control valve
• Working Pressure (MPa): 0.1 MPa
• Air Flow Rate: 0–0.5 L/min
• Reset Time(s): 1 s ON, 1 s OFF
• Service Life: ~200,000 cycles
• Certification: CE, ROHS, ISO9001
• Pipe Gate: Outside dia. 8 mm, inside dia. 6 mm
• Type: Single tube, normally open
• Install Style: Screw
• Dimension Tolerance: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Dépannage (niveau élevé)

• La vanne ne se ferme pas : vérifiez la force de pincement, la taille/dureté du tube, la tension et l'alimentation de l'actionneur.
• Fuite après fermeture : contrôlez l'usure ou la déformation du tube ; ajustez la position de la vanne ; réduisez la pression du système si nécessaire.
• Temps de réponse lent : vérifiez la tension d'alimentation, réduisez les frottements mécaniques et optimisez l'actionneur/ressort.
• Surchauffe : confirmez le cycle de service, réduisez le temps de maintien continu ou améliorez la dissipation thermique.
• Durée de vie courte du tube : optimisez la force de pincement, sélectionnez des tubulures plus résistantes et effectuez des tests de cycles.

Caractéristiques techniques

• Brand: Weilong
• Model: WL3050
• Voltage: DC 12V or 24V
• Power: 4 W
• Operating media: air or liquid (via tubing)
• Working pressure: 0.1 MPa
• Tube bore: outside 8 mm / inside 6 mm
• Service life: ~200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Temperature range: -10°C to 100°C
• Warranty: 1 year
• MOQ & supply: min order 1000 pcs; capacity ~5000 pcs/week
