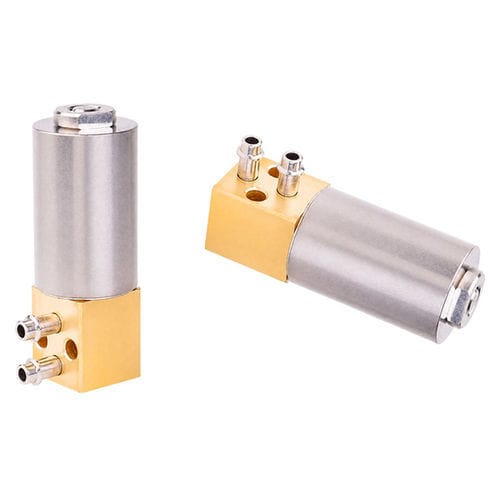

Électrovanne à commande directe WL1745

2 voiesairpour air comprimé

Présentation
La vanne proportionnelle pneumatique WL1745 de Weilong convertit un signal électrique en une variation continue de pression ou de débit d'air. Conçue pour un contrôle proportionnel précis par actionnement électromagnétique, elle s'adresse à l'automatisation, au médical, à la robotique, à l'emballage et aux process de fabrication de précision où une commande pneumatique stable améliore la régularité et l'efficacité des procédés.

Caractéristiques clés et options OEM

• Contrôle proportionnel continu via signaux standards (0–10 V, 4–20 mA, PWM).
• Actionneur électromagnétique pour un positionnement précis du tiroir/piston et une régulation fluide.
• Format compact, réponse rapide, grande répétabilité et longue durée de vie.
• Personnalisation OEM : choix de tension, plages de pression, connecteurs électriques, options de fixation et interfaces de communication.

Applications

• Automatisation industrielle : régulation de vitesse d'actionneurs, positionnement de vérins.
• Dispositifs médicaux : ventilateurs, machines d'anesthésie et systèmes d'oxygène nécessitant une pression stable.
• Robotique : préhenseurs pneumatiques, contrôle de force et manipulation délicate.
• Machines d'emballage : pression de soudure, dosage/remplissage et systèmes d'étiquetage.
• Production sensible à la contamination : semi-conducteurs, laboratoires et assemblage de précision.
• Autres : textile, impression, agroalimentaire, découpe laser, chambres d'essai et convoyage pneumatique.

Avantages

• Contrôle continu et précis de la pression et du débit.
• Réponse rapide et excellente répétabilité pour boucles fermées.
• Réduction de la consommation d'air comprimé et gains énergétiques.
• Réduction des chocs mécaniques et prolongation de la durée de vie des composants aval.
• Conception compacte facilitant l'intégration aux PLC et systèmes d'automatisation.

Fonctionnement
Le contrôleur applique une tension, un courant ou un signal PWM à la bobine ; le champ magnétique déplace l'armature/poussoir et modifie la position du tiroir ou du piston, faisant varier l'ouverture du passage d'air. Certains modèles intègrent capteurs et retour d'information en boucle fermée pour ajuster en continu la pression de sortie face aux variations de charge.

Dépannage et maintenance

• Pas de réaction : vérifier l'alimentation, l'intégrité du signal de commande et les connexions électriques.
• Pression instable : inspecter l'alimentation en air comprimé (contamination, humidité, basse pression, filtres colmatés) et contrôles de fuites.
• Réponse lente : rechercher contamination, usure ou paramètres de contrôleur incorrects ; nettoyage et étalonnage recommandés.
• Surchauffe : vérifier la tension de bobine correcte, éviter la surcharge continue et assurer une ventilation adéquate.
• Maintenance préventive recommandée : remplacement régulier des filtres, étalonnage périodique, vérifications électriques et contrôle d'étanchéité.

Fiche technique
Brand: Weilong
Model: WL1745
Rated voltage: DC12V or 24V
Rated power: 2 W
Work mode: Air proportional control valve
Working pressure: 0.2 MPa
Air-flow rate: 0–0.5 L/min
Reset time: 1 s ON / 1 s OFF (typical)
Service life: ~200,000 cycles
Certifications: CE, RoHS, ISO9001
Material: superior magnet iron
Lead wire length: 200 mm
Mounting: screw installation
Dimensional tolerance: ±0.1 mm
Waterproof: none (not IP rated)
Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
Non-excitation holding force: 0
Operating temperature: -10°C to 100°C
Duty cycle: 1–100%
Sample order: available
Warranty: 1 year
MOQ: 1000 pcs
Supply ability: 5000 pcs/week
Typical lead time: 30 days
Port of loading: Shenzhen

Spécifications techniques

• Brand: Weilong
• Model designation: WL1745
• Rated voltages: DC 12 V or 24 V
• Rated power: 2 W
• Working pressure: 0.2 MPa
• Air flow capacity: up to 0.5 L/min
• Response/reset timing: 1 s ON / 1 s OFF
• Service life: approx. 200,000 cycles
• Operating temperature range: -10°C to 100°C
• Insulation class: B; Hi-Pot test: AC 600V 50/60Hz 2s
• Duty cycle: 1–100%
• Lead wire length: 200 mm; mounting: screw
• Certifications: CE, RoHS, ISO9001
• MOQ & supply: 1000 pcs MOQ; 5,000 pcs/week production capacity
