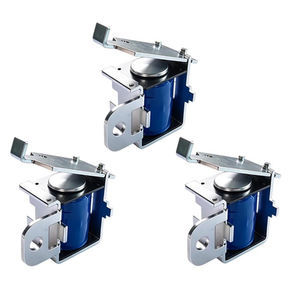

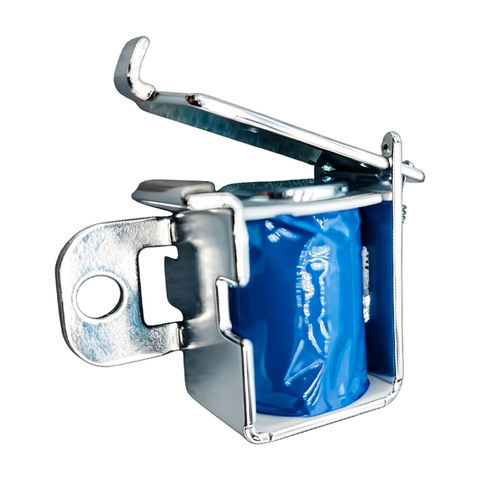

Électrovanne NF WL0725

pour eaupour gazair

Présentation produit
Une vanne à clapet électromagnétique est une vanne de commande magnétique qui utilise un solénoïde électromagnétique pour actionner un mécanisme de clapet flexible afin d'ouvrir ou de fermer un passage de fluide pour l'air, l'encre, le gaz ou le liquide. Elle est conçue pour des applications nécessitant des commutations haute fréquence, une réponse rapide, un encombrement réduit, une faible consommation et une operation fiable. Des conceptions personnalisées permettent d'ajuster la tension, la force, la course, la capacité d'étanchéité et la durée de vie pour répondre aux exigences spécifiques OEM ou industrielles.

Principe de fonctionnement

• Activation électrique : l'application de tension à la bobine génère un champ magnétique.
• Mouvement magnétique : la force magnétique attire la tige/armature interne pour produire un mouvement mécanique.
• Ouverture/fermeture du clapet : le mouvement entraîne le clapet pour ouvrir ou fermer la voie d'écoulement.
• Contrôle du débit et remise : une fois alimentée la vanne permet le débit ; hors tension, un ressort ou un retour élastique ramène le clapet.

Principaux avantages et résultats

• Réponse rapide (commutation au niveau milliseconde)
• Fonctionnement silencieux
• Commutation répétable et fiable
• Encombrement compact adapté aux installations serrées
• Longue durée de vie si sélection et maintenance appropriées

Caractéristiques

• Conception compacte optimisée pour des opérations fréquentes
• Temps de réponse rapide et contrôle précis du débit
• Performances de commutation fiables avec bonne répétabilité
• Faible consommation avec options pour différentes tensions et conceptions de bobine
• Personnalisable : tensions, course, matériaux d'étanchéité et réglage de durée de vie pour besoins OEM

Applications typiques

• Industrie de l'impression : distribution d'encre, commande de têtes d'impression, systèmes de nettoyage nécessitant des commutations rapides et précises
• Équipements médicaux et de laboratoire : vannes miniaturisées pour le contrôle des fluides et gaz
• Automatisation industrielle : commande pneumatique, distribution, manutention et systèmes de contrôle de précision
• Machines d'emballage : remplissage, scellage et distribution nécessitant une action rapide
• Systèmes robotisés : vannes compactes pour le contrôle précis des mouvements et des processus

Avantages et inconvénients (résumé)

• Avantages : commutation rapide, petite taille, commande électronique ON/OFF simple, haute fiabilité, maintenance aisée, adaptée aux opérations fréquentes.
• Inconvénients : capacité de pression inférieure comparée à certaines vannes industrielles, performance dépendante de la conception d'étanchéité, nécessite un contrôle de tension approprié, peut nécessiter un développement personnalisé pour des applications spéciales.

Dépannage (problèmes courants et solutions)

• Vanne inopérante : vérifier la tension d'alimentation, la continuité/résistance de la bobine, le câblage et les connexions.
• Mauvais contrôle du débit : vérifier les obstructions, valider la sélection correcte de la vanne et l'état des joints, nettoyer la vanne et vérifier la pression de fonctionnement.
• Surchauffe : confirmer le cycle de service et la tension, vérifier la dissipation thermique et revoir la conception thermique.
• Fuite : inspecter/remplacer le clapet et les joints, améliorer la précision d'assemblage et les matériaux d'étanchéité.

Spécifications techniques

• Marque : Weilong Technology
• Référence : WL0725
• Tension nominale (V) : DC 3–48V
• Puissance nominale (W) : 3-6 W
• Type de fonctionnement : conception type flapper
• Force de maintien (N) : 50 Gf
• Course (mm) : 19,7 mm
• Temps de réinitialisation : 50 ms
• Durée de vie : 300 000 cycles
• Certification : CE, RoHS, ISO9001
• Matériau : corps en acier au carbone avec revêtement zingué
• Longueur des fils (mm) : 200
• Type d'installation : vis réglable
• Tolérance dimensionnelle : ±0,1 mm
• Étanchéité : aucune
• Classe d'isolation : F (155 °C)
• Test diélectrique : AC 600V 50/60Hz 2s
• Force de maintien hors excitation : 0
• Température de fonctionnement : -10 °C à 100 °C
• Cycle de service : 1-100%
• Modalités de paiement : TT ou LC à vue
• Commande d'échantillon : oui
• Garantie : 1 an
• Commande minimum (MOQ) : 500 pièces
• Capacité d'approvisionnement : 5000 pièces par semaine
• Délai de livraison : 30 jours
• Port d'embarquement : Shenzhen
