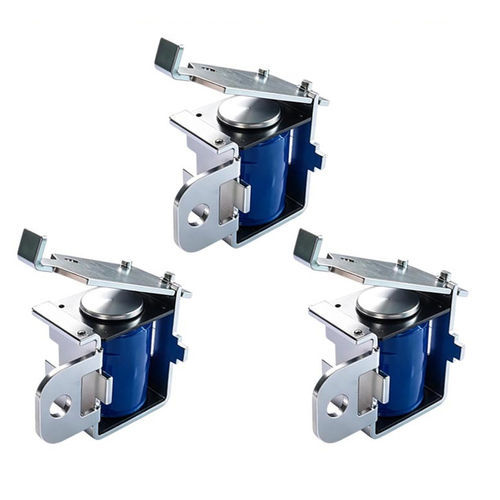

Électrovanne à commande directe WL1227

airpour eaupour gaz

Présentation du produit

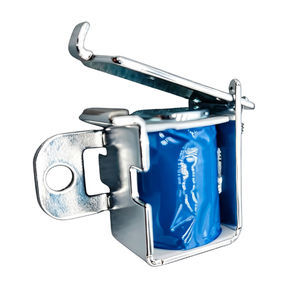

Le solénoïde à clapet WL1227 est un actionneur électromagnétique compact conçu pour convertir une commande électrique en un mouvement de clapet précis, permettant le contrôle d'air, de fluides ou de positionnement mécanique de faible amplitude. Il est adapté à l'intégration industrielle lorsque la rapidité de réponse et l'encombrement réduit sont requis.

Principaux composants et principe de fonctionnement

• Bobine électromagnétique et enroulement : génèrent le champ magnétique lorsqu'ils sont alimentés.
• Cœur en fer et armature : éléments magnétiques qui transforment le champ en mouvement.
• Ressort de rappel : ramène le clapet en position de repos hors alimentation.
• Mécanisme de clapet : convertit le déplacement de l'armature en ouverture/fermeture ou positionnement.
• Boîtier et fixation : boîtier en acier carbone zingué avec options de montage par vis réglable pour installation compacte.

Étapes de fonctionnement

• Activation : tension continue (3–48 V) appliquée à la bobine crée un courant dans l'enroulement.
• Force magnétique : le champ attire l'armature vers le noyau.
• Action du clapet : le déplacement de l'armature entraîne le clapet pour contrôler la fonction requise.
• Fonction de contrôle : régulation du débit d'air, de liquide, décompression ou positionnement mécanique selon l'application.
• Retour : à la coupure d'alimentation, le ressort remet le clapet en position ; la conception assure une action rapide et répétable.

Principales caractéristiques
Encombrement réduit, réponse rapide (~50 ms de remise), plage de puissance modulable (5–33 W), tension et montage personnalisables. Convient pour service continu ou intermittent selon spécification. Boîtier en acier carbone avec revêtement zingué.

Applications typiques

• Machines d'impression : contrôle d'encre, commandes d'alimentation papier, vannes d'air et systèmes de positionnement.
• Équipements médicaux : régulation de fluides dans instruments de diagnostic et équipements de laboratoire.
• Automatisation industrielle : commutation, verrouillage et positionnement de faible course.
• Contrôles pneumatiques et fluides : régulation précise des flux d'air, de gaz et de liquides.
• Actionnement compact pour équipements OEM et dispositifs intelligents.

Avantages et inconvénients

• Avantages : faible encombrement, commutation rapide et précise, consommation réduite par rapport aux actionneurs de grande taille, possibilités de personnalisation OEM.
• Limitations : force absolue inférieure aux gros actionneurs, risque de surchauffe hors cycle nominal, usure mécanique en cas de cycles très nombreux sans maintenance.

Dépannage (problèmes courants & solutions)

• Ne fonctionne pas : vérifier la tension d'alimentation, mesurer la résistance de la bobine et contrôler les connexions électriques.
• Force faible : confirmer la tension nominale, réduire les frottements mécaniques ou envisager un modèle à force supérieure.
• Surchauffe : vérifier le cycle de travail et éviter une utilisation continue au-delà des spécifications ; améliorer le refroidissement si nécessaire.
• Réponse lente : inspecter les blocages mécaniques, contrôler l'état du ressort et réduire la surcharge.

Fiche technique
Brand: Weilong Technology
Model Number: WL1227
Rated Voltage (V): DC 3–48V
Rated Power (W): 5–33W
Work Model: Flapper Type Design
Holding Force (N): 300 Gf
Stroke (mm): 0 MM
Reset Time(s): 50 Ms
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc-Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F 155 Cel. Degree
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Caractéristiques techniques

• Brand: Weilong Technology
• Model: WL1227
• Plage de tension : DC 3–48 V (personnalisable)
• Plage de puissance : 5–33 W
• Temps de réponse / remise : ~50 ms
• Force de maintien : ~300 gf (force de maintien sans excitation 0)
• Course : 0 mm (action de type clapet)
• Durée de vie : ~300 000 cycles (typique)
• Matériau/boîtier : acier carbone avec revêtement zingué
• Longueur des fils : 200 mm
• Type de montage : fixation par vis réglable
• Température de fonctionnement : -10 °C à 100 °C
• Cycle de service : 1–100 % (selon conception)
• Classe d'isolation : F (155 °C)
• Hi-Pot : AC 600 V, 2 s
• MOQ / approvisionnement : MOQ 500 pcs ; capacité ~5000 pcs/semaine
• Garantie : 1 an
