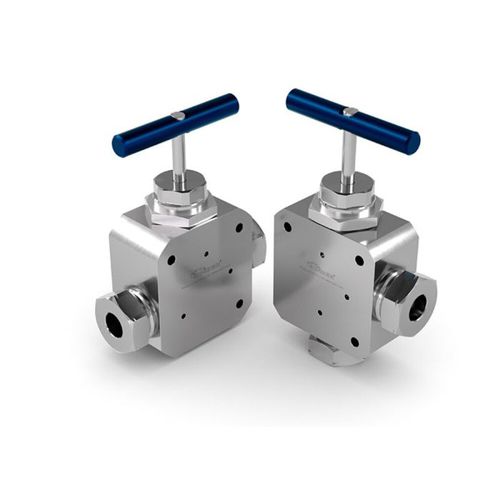

Vanne à pointeau WEH002

manuelleavec volantd'isolement

Présentation du produit
Les vannes à pointeau offrent une solution fiable pour l'isolement et la régulation des fluides. Conçues pour des applications extrêmes en haute pression, elles sont utilisées dans des systèmes hydrauliques exigeants tels que le hydroformage et la découpe au jet d'eau.

Avantages

• Coupe bidirectionnelle – utilisable dans les deux sens d'écoulement
• Débits élevés – section d'écoulement nominale supérieure par rapport au diamètre intérieur du tube
• Actionnement rapide – ouverture/fermeture complète en environ deux tours
• Prise en main aisée – volant ergonomique pour une régulation précise
• Intégration rapide – compatible avec les raccords, mêmes dimensions extérieures
• Facilité de montage – multiples perçages de fixation pour installation sur panneau ou rail

Caractéristiques

• Vannes à pointeau pour l'isolement de conduites haute pression
• Ouverture et fermeture rapides en seulement quelques tours
• Installation simplifiée grâce aux nombreuses possibilités de fixation
• Débit optimisé grâce à une section nominale technique optimisée
• Flux possible dans les deux directions
• Livrée avec bagues d'appui et vis de pression préassemblées

Applications

• Postes d'hydroformage
• Découpe au jet d'eau
• Bancs d'essai haute pression
• Construction de machines industrielles et spéciales

Données techniques
Plage de pression (PS) : PS = 2 500 bar (36 259 psi), 4 200 bar (60 916 psi), selon version
Plage de température : +5 °C à +50 °C
Milieux : Air / Eau / Huile hydraulique (uniquement huiles selon groupe de fluide 2 DGR)
Matériaux : acier inoxydable à haute résistance
Géométrie de raccordement : HP‑Fitting 60° cône et filetage
Conformités / essais / agréations : Système d'assurance qualité certifié selon la directive équipements sous pression 2014/68/UE ; classification : article 4, paragraphe 3

Caractéristiques / Spécifications

• Série : WEH002
• Matériau : acier inoxydable à haute résistance
• Plage de pression : jusqu'à 4 200 bar (60 916 psi) selon version
• Plage de température : +5 °C à +50 °C
• Milieux : Air, Eau, Huile hydraulique (groupe de fluide 2 DGR)
• Raccordement : HP‑Fitting 60° cône et filetage
• Fixation : perçages pour montage sur panneau ou rail
• Fonctionnement : coupure bidirectionnelle, débit élevé, actionnement rapide (env. 2 tours)
• Contenu de la livraison : bagues d'appui et vis de pression préassemblées
• Certification : management de la qualité selon la directive équipements sous pression 2014/68/UE
