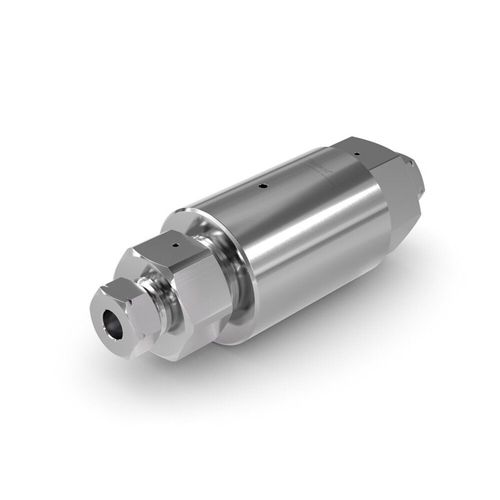

Clapet anti-retour à bille C1-189332

pour huilede décolmatagehaute pression

Brève description
Pour ultra-haute pression jusqu'à 4 200 bar / 60 000 psi

Description du produit
Lorsque le fluide d'un réseau doit s'écouler dans une seule direction et qu'un reflux doit être empêché, les clapets anti-retour WEH® ultra-haute pression assurent cette fonction de manière fiable. La grande section nominale technique permet des débits élevés avec une faible chute de pression. Le montage est facilité par la vis à double pression intégrée : le clapet ne doit être serré que sur une seule surface de clé, évitant toute contrainte ou rotation du tube.

Caractéristiques

• Installation simple grâce aux vis à double pression intégrées avec 1 filetage à gauche et 1 filetage à droite
• Débit élevé grâce à la grande section nominale technique
• Longue durée de vie grâce à l'étanchéité par bille en céramique de haute qualité
• Livré avec bagues de pression et vis de pression pré-assemblées

Application
Les clapets anti-retour WEH® ultra-haute pression à étanchéité par bille sont spécialement conçus pour des applications hydrauliques en domaine haute pression. Des versions alternatives pour d'autres milieux et applications sont possibles.

CAD
Des fichiers CAO sont disponibles pour cette famille de produits.

Variantes de produit
Réf. commande | Exécution | Plage de pression (PS) | Convient pour diamètre extérieur du tube | Section nominale technique
C1-189332 | Joint à bille | 2 500 bar / 35 000 psi | 3/8" | 5 mm
C1-189396 | Joint à bille | 2 500 bar / 35 000 psi | 3/8" | 5 mm
C1-189397 | Joint à bille | 4 200 bar / 60 000 psi | 1/4" | 2,8 mm
C1-189398 | Joint à bille | 4 200 bar / 60 000 psi | 1/4" | 2,8 mm
C1-189399 | Joint à bille | 4 200 bar / 60 000 psi | 3/8" | 4 mm
C1-189400 | Joint à bille | 4 200 bar / 60 000 psi | 3/8" | 4 mm
C1-189401 | Joint à bille | 4 200 bar / 60 000 psi | 9/16" | 5 mm
C1-189402 | Joint à bille | 4 200 bar / 60 000 psi | 9/16" | 5 mm

Caractéristiques / Données techniques

• Pression maximale de service sur B2 : PS = 2 500 bar (36 259 psi) ou 4 200 bar (60 916 psi), selon l'exécution
• Pression d'ouverture PC : 1,8 bar (26 psi)
• Plage de température : +5 °C à +50 °C
• Milieu : liquides selon le groupe de fluides 2 (DGR), p.ex. huile hydraulique
• Matériaux : acier inoxydable à haute résistance
• Exécution : joint à bille
• Pression d'entrée maximale en B1 : 800 bar
• Géométrie de raccordement : raccord HP 60° cône et filetage
• Conformités / Essais / Homologations : Type d'équipement sous pression : organe d'équipement semblable à une canalisation selon l'article 2, n° 5 de la directive sur les équipements sous pression ; classification : article 4, paragraphe 3
