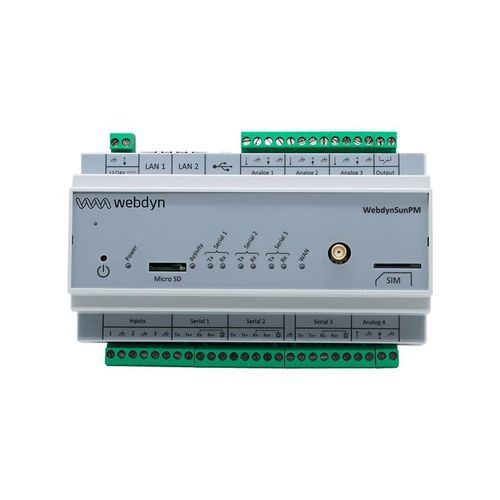

Passerelle de communication WebdynSunPM

IoTde télémesureMQTT

Aperçu du produit
Le concentrateur WebdynSunPM 4G est une passerelle destinée à la supervision et au contrôle d'installations photovoltaïques. Il collecte et analyse les données provenant d'onduleurs, compteurs et capteurs, et applique des stratégies de gestion d'énergie pour moduler l'injection sur le réseau, optimiser le stockage et gérer l'autoconsommation. La configuration s'effectue localement via le serveur web embarqué et l'assistant, ou à distance si nécessaire. Les données peuvent être envoyées vers un ou deux serveurs ou stockées localement sur une carte micro SD.

Principales caractéristiques — Matériel

• Connectivité 4G (LTE-FDD B1/B3/B5/B7/B8/B20/B28)
• Ethernet (2x RJ45)
• Montage sur rail DIN
• Entrées digitales (3x)
• Entrées analogiques : 0–10 V / 4–20 mA (4x)
• Relais de sortie (1x)
• Interfaces RS485 / RS422 (3x)
• Port USB (1x)
• Lecteur micro SD
• Emplacement carte SIM

Principales caractéristiques — Logiciel / Protocoles

• Gestion des alarmes et des événements
• Configuration à distance et mise à jour
• Power Management : injection zéro, régulation, gestion BESS, autoconsommation
• MQTT / MQTT(s)
• FTP / SFTP
• HTTP(s) / WebDAV
• Configuration par SMS
• Compatible SunSpec

Atouts

• Passerelle agnostique : SunSpec, Modbus RTU/TCP et de nombreux protocoles propriétaires d'onduleurs
• Compatibilité avec un grand nombre de marques d'onduleurs, compteurs et capteurs
• Aucune restriction intrinsèque sur la puissance de la centrale PV
• Autodétection des onduleurs
• Faible consommation de données mobiles
• Support pour deux serveurs de destination
• Serveur web embarqué et assistant de configuration intuitifs
• Fonctions optionnelles : injection zéro, découplage, régulation de puissance, gestion BESS

Applications

• Supervision en temps réel de la production électrique PV
• Participation aux marchés de flexibilité
• Power Management incluant l'injection zéro sur le réseau
• Gestion des prix négatifs
• Gestion BESS (systèmes de stockage par batteries)
• Gestion des bornes de recharge VE
• Automatisation d'actions locales
• Maintenance locale ou distante (alertes, diagnostic, corrections)

Spécifications (résumé)
WebdynSunPM 4G
4G : LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 / B28
Débit LTE-FDD (Mbps) : 10 (DL) / 5 (UL)
Débit GPRS (kbps) : 85,6 (DL) / 85,6 (UL)
Débit EDGE (kbps) : 236,8 (DL) / 236,8 (UL)

Interfaces

• Modem 4G
• 3x RS485 / RS422
• 4x entrées analogiques
• 3x entrées digitales
• 1x relais
• 1x USB
• 2x RJ45 Ethernet (supervision et configuration)
• 1x emplacement micro SD
• 1x emplacement SIM

Connecteurs

• 1x connecteur SMA F (antenne)
• 2x borniers : alimentation, RS485/422, entrées impulsion, entrées analogiques, relais

Caractéristiques techniques

• LEDs d'état
• Montage sur rail DIN
• Alimentation DC : +12 à +24 Vdc
• Consommation : 4 W max
• Plage de température de fonctionnement : -5 à 40 °C
• Température de stockage : -20 à 85 °C
• Dimensions : 157 x 108 x 59 mm
• Poids : 340 grammes
• Certifications : RED, RoHS, REACH
