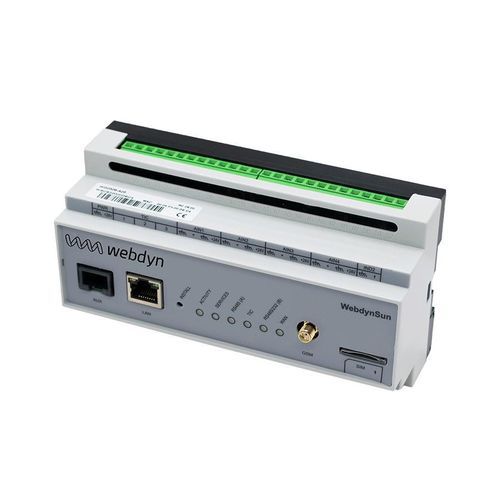

Passerelle de communication WebdynSun

de télémesureIoTGPRS

Présentation du produit
La passerelle WebdynSun permet de surveiller et de collecter les données de performance et les paramètres environnementaux des centrales solaires. Elle agrège les indicateurs provenant des onduleurs, des compteurs électriques et des capteurs environnementaux (irradiation, température, vitesse du vent, etc.) au format CSV et les transmet périodiquement via réseaux mobiles 4G/2G, Ethernet ou ligne téléphonique vers un serveur central. L'installation et la configuration s'effectuent via le serveur web embarqué et peuvent être réalisées localement ou à distance. La passerelle prend également en charge des actions locales pilotées depuis la plateforme centrale.

Principales caractéristiques - Matériel

• Connectivité 4G
• Interfaces RS485 / RS422
• Prise en charge des compteurs TIC
• Entrées analogiques
• E/S numériques
• Port Ethernet
• Montage rail DIN

Principales caractéristiques - Logiciel

• Déploiement Plug & Play
• Configuration et gestion à distance
• Génération et report d'alarmes

Atouts & avantages

• Mise en service rapide en mode plug & play
• Surveillance jusqu'à 200 onduleurs par passerelle (selon modèles et marques)
• Compatible avec un large éventail d'onduleurs du marché
• Très faible consommation de données sur réseaux mobiles
• Agrégation des paramètres en un point unique pour une supervision simplifiée
• Supervision et visualisation en temps réel
• Optimisation de l'efficacité de production d'électricité
• Support des protocoles Modbus et SunSpec couramment utilisés en solaire

Applications

• Suivi en temps réel de la production électrique des installations photovoltaïques
• Maintenance préventive et corrective à distance

Spécifications (réseau & débits)
WebdynSun 4G
4G : LTE-FDD B1/ B3/ B5/ B7/ B8/ B20/ B28 ; LTE-TDD B38/ B40/ B41 ; 2G : GSM B2/ B3/ B5/ B8
Débit LTE-FDD (Mbps) : 10 (DL)/ 5 (UL)
Débit LTE-TDD (Mbps) : 7.5 (DL)/ 1 (UL)
Débit GPRS (kbps) : 85.6 (DL)/ 85.6 (UL)
Débit EDGE (kbps) : 236.8 (DL)/ 236.8 (UL)

Interfaces

• Connectivité 4G
• 1x RS485
• 1x RS485/RS422
• 3x compteurs TIC
• 4x entrées analogiques
• 6x entrées numériques
• 2x sorties numériques
• 1x Ethernet

Connecteurs

• 1x connecteur SMA F : antenne GSM
• 1x RJ45 : Ethernet
• 2x borniers : alimentation, RS485/422, TIC, entrées analogiques, E/S numériques
• 1x support miniSIM

Caractéristiques techniques

• LEDs d'état
• Montage rail DIN
• Entrée DC : +12 à +24 Vdc
• Consommation : 4 W max.
• Température de fonctionnement : -5 °C à 50 °C
• Température de stockage : -20 °C à 85 °C
• Dimensions : 157 x 86 x 59 mm
• Poids : 300 g
• Certifications : EMI EN55022 classe B ; CE : EN50082
