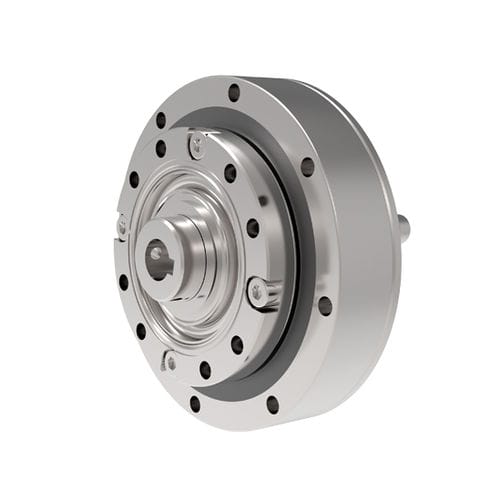

Réducteur harmonique WSHG-II

coaxialà arbre creux500 - 1000 Nm

WSHG-II - Structure simple, petite taille et poids léger - Large gamme de rapports de transmission - Haute précision de transmission - Mouvement doux, sans impact, faible bruit - Possibilité d'ajuster le jeu angulaire - Réalisation pratique de la transmission différentielle Roue flexible : composant métallique élastomère à paroi mince en forme de coupe. Un engrenage est gravé sur la périphérie extérieure de l'ouverture. Le fond de la roue flexible (fond en forme de coupelle) est appelé section du diaphragme et est généralement monté sur l'arbre de sortie. Roues fixes : pièces rigides en forme d'anneau. Un engrenage est gravé sur la circonférence intérieure, qui compte 2 dents de plus que la roue flexible. Elle est généralement fixée au boîtier. Générateur d'ondes : Pièce constituée d'un roulement à billes à paroi mince assemblé sur la périphérie extérieure d'une came elliptique. La roue intérieure du roulement est fixée sur la came, et la roue extérieure peut être déformée élastiquement par les billes. Il est généralement monté sur l'arbre d'entrée. Précautions à prendre pour le choix du réducteur 1、Accord avec les exigences de précision, la forme de la sortie et si la sortie est à bride ou à roue synchrone. 2、Selon des facteurs tels que le grossissement du couple requis, la relation d'adaptation de l'inertie, la relation du rapport de vitesse et d'autres facteurs, pour déterminer le rapport de réduction du réducteur, la décélération réduit également l'inertie de la charge, et la réduction de l'inertie est le carré du rapport de réduction. 3、Déterminer la taille du réducteur en fonction du couple de sortie requis du réducteur； Couple d'entrée du moteur * rapport de réduction du réducteur = couple de sortie du réducteur = couple de charge ; Le couple de charge est inférieur au couple de sortie nominal du réducteur
