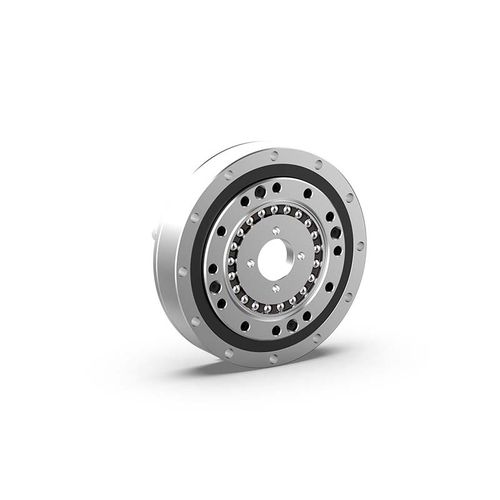

Réducteur harmonique WSHD-I

coaxialà arbre creux500 - 1000 Nm

- Structure simple, petite taille et poids léger - Large gamme de rapports de transmission - Grande précision de transmission - Mouvement doux, pas d'impact, faible bruit - Le jeu peut être ajusté - Réalisation pratique de la transmission différentielle Roue flexible : composant en élastomère métallique en forme de coupelle à paroi mince. Un engrenage est gravé sur la périphérie extérieure de l'ouverture. Le fond de la roue flexible (fond en forme de coupelle) est appelé section du diaphragme et est généralement monté sur l'arbre de sortie. Roues fixes : pièces rigides en forme d'anneau. Un engrenage est gravé sur la circonférence intérieure, soit 2 dents de plus que la roue flexible. Elle est généralement fixée à l'armoire. Générateur d'ondes : Partie d'un roulement à billes à paroi mince assemblé sur la périphérie extérieure d'une came elliptique. La roue intérieure du roulement est fixée sur la came, et la roue extérieure peut être déformée élastiquement par des billes. Il est généralement monté sur l'arbre d'entrée. Précautions pour la sélection du réducteur 1、En fonction des exigences de précision, de la forme de la sortie et du fait qu'il s'agisse d'une sortie à bride ou d'une roue synchrone. 2、En fonction de facteurs tels que l'amplification du couple nécessaire, le rapport d'inertie, le rapport de vitesse et d'autres facteurs, pour déterminer le rapport de réduction du réducteur, la décélération réduit également l'inertie de la charge, et la réduction de l'inertie est le carré du rapport de réduction. 3、Déterminer la taille du réducteur en fonction du couple de sortie requis du réducteur； Couple d'entrée du moteur * rapport de réduction du réducteur = couple de sortie du réducteur = couple de charge ; Le couple de charge est inférieur au couple de sortie nominal du réducteur
