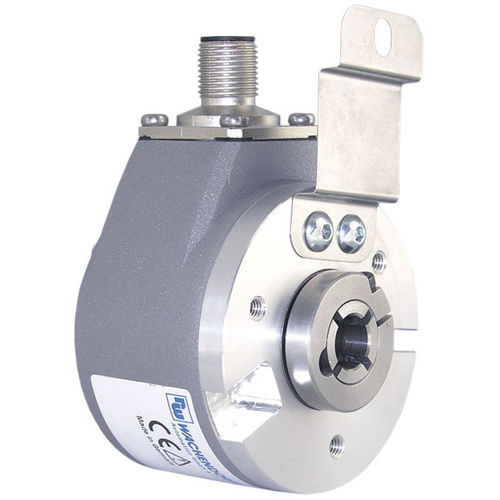

Codeur rotatif absolu WDGA 58E CANopen LIFT
magnétique16 bits32 bits

codeur rotatif absolu
codeur rotatif absolu
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
16 bits, 32 bits
Nb de tours codeurs absolus
16 bits, 32 bits
Construction
à arbre plein, à axe creux non traversant, monotour, multitour
Signal de sortie
CANopen, CANopen LIFT
Tension d'alimentation
32 Vcc, 4.5 Vcc
Matériau
en aluminium
Niveau de protection
sans entretien, IP67, IP65
Diamètre du boîtier

58 mm
(2,28 in)

Diamètre de l'axe

Max: 10 mm
(0,39 in)

Min: 6 mm
(0,24 in)

Longueur

12 mm
(0,472 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Température de process

Max: 100 °C
(212 °F)

Min: -40 °C
(-40 °F)

Description

Codeur rotatif absolu, magnétique, CANopen LIFT WDGA 58E, 16/32-bit monotour/multitours; Arbre creux terminal : Ø 12 mm ou 14 mm; Profil de communication CiA 301; Profil d'applications CANopen LIFT CiA 417; Code binaire Points forts • EnDra®: sans maintenance et respectueuse de l'environnement • CANopen LIFT, monotour/multitours • Profil de communication CiA 301 • Profil d'applications CANopen LIFT CiA 417 • Monotour/multitours (max. 16 bit / 32 bit) • Technologie novatrice avec processeur 32 bits Détails produit Bride Arbre creux terminal Aluminium coulé sous pression, revêtement par poudre; blindage magnétique intégré Résolution Résolution monotour 65.536 pas / 360° (16 bits) Information: via douille de réduction Profond.de pénétration min.: 11 mm Profond. de pénétration max.: 15 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 50 N Information: via douille de réduction Profond.de pénétration min.: 11 mm Profond. de pénétration max.: 15 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 50 N Information: via douille de réduction Profond.de pénétration min.: 11 mm Profond. de pénétration max.: 15 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 50 N Information: via douille de réduction Profond.de pénétration min.: 11 mm Profond. de pénétration max.: 15 mm
