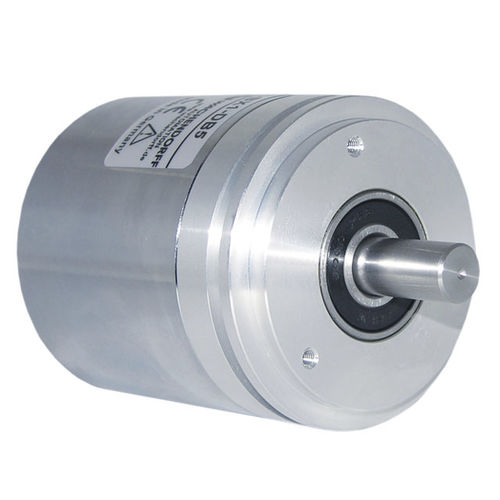

Codeur rotatif absolu WDGA 58A
magnétique16 bits32 bits

codeur rotatif absolu
codeur rotatif absolu
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
16 bits, 32 bits
Nb de tours codeurs absolus
16 bits, 32 bits
Construction
à arbre plein, monotour, multitour, à bride synchro
Signal de sortie
CANopen LIFT
Tension d'alimentation
24 Vcc, 12 Vcc, 15 Vcc, 32 Vcc
Matériau
en acier inoxydable
Niveau de protection
sans entretien, IP67, IP65
Autres caractéristiques
haute résolution
Diamètre du boîtier

58 mm
(2,28 in)

Diamètre de l'axe

Min: 6 mm
(0,24 in)

Max: 10 mm
(0,39 in)

Longueur

Min: 19 mm
(0,748 in)

Max: 20 mm
(0,787 in)

Vitesse de rotation

8 000 rpm
(50 265 rad.min-1)

Température de process

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Description

Codeur rotatif absolu, magnétique, CANopen LIFT WDGA 58A, Séparation galvanique; Arbre plein, bride synchro; Profil de communication CiA 301; Profil d'applications CANopen LIFT CiA 417; Code binaire Points forts • EnDra®: sans maintenance et respectueuse de l'environnement • CANopen, monotour/multitours • Séparation galvanique • Profil de communication CiA 301 • Profil d'applications CANopen LIFT CiA 417 • Monotour/multitours (max. 16 bit / 32 bit) • Technologie novatrice avec processeur 32 bits • LED à 2 couleurs pour l’affichage de l'état de • fonctionnement et des messages d'erreur CiA 303-3 • Charges sur le palier des plus élevées : radiale 220 N, axiale 120 N Détails produit Bride Bride synchro Boîtier en acier chromé, blindage magnétique Résolution Résolution monotour 65.536 pas / 360° (16 bits) Résolution multitours jusqu'à 32 bits Information: Attention: Pas d'option AAS = IP67 intégral Charge rad. max. sur l'arbre: 125 N Charge ax. max. sur l'arbre: 120 N Information: Attention: Pas d'option AAS = IP67 intégral Charge rad. max. sur l'arbre: 125 N Charge ax. max. sur l'arbre: 120 N Charge rad. max. sur l'arbre: 220 N Charge ax. max. sur l'arbre: 120 N Information: Attention: Pas d'option AAS = IP67 intégral Charge rad. max. sur l'arbre: 220 N Charge ax. max. sur l'arbre: 120 N Tension de service 10 VDC jusqu'à 32 VDC
