Codeur rotatif incrémental IH760
à axe creuxRS-422en aluminium

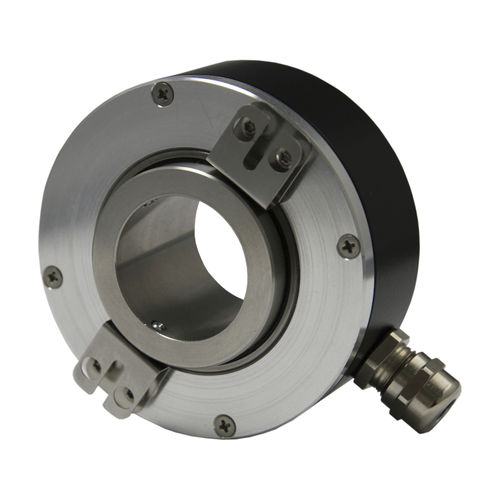

Codeur rotatif incrémental - IH760 - W+S Meßsysteme GmbH - à axe creux / RS-422 / en aluminium
Codeur rotatif incrémental - IH760 - W+S Meßsysteme GmbH - à axe creux / RS-422 / en aluminium
Codeur rotatif incrémental - IH760 - W+S Meßsysteme GmbH - à axe creux / RS-422 / en aluminium - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Type
incrémental
Construction
à axe creux
Signal de sortie
RS-422
Matériau
en aluminium, en acier inoxydable
Autres caractéristiques
compact
Résolution codeurs incrémentaux (impulsions/tour)

Max: 25 000 unit

Min: 1 unit

Diamètre du boîtier

76 mm
(2,99 in)

Diamètre de l'axe

Max: 30 mm
(1,18 in)

Min: 10 mm
(0,39 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Température de process

Max: 70 °C
(158 °F)

Min: -20 °C
(-4 °F)

Description

Les codeurs incrémentaux ont un nombre défini d'impulsions par tour (PPR). Les signaux de sortie sont les signaux A et B décalés de 90 degrés électriques ainsi que l'impulsion de référence Z. Ces signaux ainsi que les signaux inversés sont disponibles dans différentes configurations. RS422 (TTL) ou Push-Pull (HTL) sont les variantes les plus courantes pour la sortie du pilote. Les codeurs incrémentaux sont particulièrement adaptés à la détermination de la vitesse, de l'angle ou de la distance Taille : Ø 74 mm Signaux : A, /A, B, /B, Z, /Z Tension d'alimentation : 4,75-30 VDC

---

Ceci est une traduction automatique  (voir l’original en anglais)
