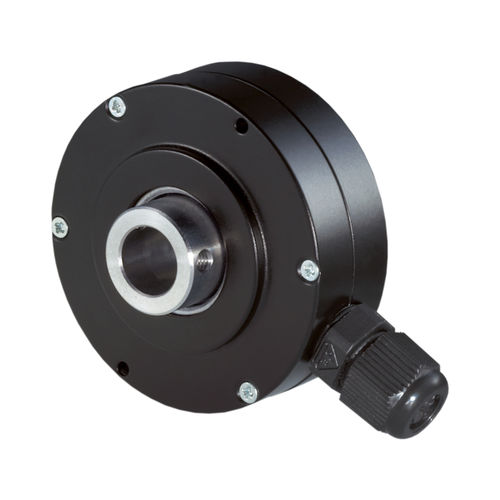

Codeur rotatif incrémental IH581
optiqueà axe creuxà sortie numérique

Codeur rotatif incrémental - IH581 - W+S Meßsysteme GmbH - optique / à axe creux / à sortie numérique
Codeur rotatif incrémental - IH581 - W+S Meßsysteme GmbH - optique / à axe creux / à sortie numérique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de W+S Meßsysteme GmbH

Caractéristiques

Type
incrémental
Technologie
optique
Construction
à axe creux
Signal de sortie
RS-422, à sortie numérique
Tension d'alimentation
4.75-30 V DC
Matériau
en aluminium, en acier inoxydable
Niveau de protection
résistant aux vibrations, de résistance aux chocs, IP65
Applications
industriel, pour moteur, pour OEM, pour la robotique, pour ascenseur, pour systèmes de manipulation
Autres caractéristiques
compact, haute résolution, plat
Résolution codeurs incrémentaux (impulsions/tour)

Max: 25 000 unit

Min: 1 unit

Diamètre du boîtier

58 mm
(2,28 in)

Diamètre de l'axe

Max: 14 mm
(0,55 in)

Min: 6 mm
(0,24 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Fréquence de sortie

200 kHz

Température de process

Max: 100 °C
(212 °F)

Min: -20 °C
(-4 °F)

Description

Les codeurs incrémentaux ont un nombre défini d'impulsions par tour (PPR). Les signaux de sortie sont les signaux A et B décalés de 90 degrés électriques, ainsi que l'impulsion de référence Z. Ces signaux, ainsi que leurs signaux inversés, sont disponibles dans différentes configurations. Les variantes les plus courantes pour la sortie du pilote sont RS422 (TTL) ou Push-Pull (HTL). Les codeurs incrémentaux sont particulièrement adaptés à la mesure de la vitesse, de l'angle ou de la distance. Signaux : A, /A, B, /B, Z, /Z

---

Ceci est une traduction automatique  (voir l’original en anglais)
