Générateur sous vide MSVE series

autonomemultifonctionavec affichage intégré

Présentation
Cette page présente la gamme complète de générateurs de vide pneumatiques et de mini/centrales de vide destinées à la préhension par dépression et aux systèmes de manutention. Les appareils couvrent des solutions mono‑étagées, multi‑étagées, multifonction, modulaires, vacuum jet (flux), convoyeur réglable et cartouche, ainsi que des mini et centrales autonomes pour applications industrielles variées.

Générateurs mono‑étagé (principe Venturi)
Les générateurs mono‑étagés utilisent le principe Venturi. Alimentés en air comprimé, ils créent la dépression au raccord U et rejettent l'air sur R. Versions LP optimisées pour fonctionnement basse pression (< 4 bars) et versions standard pour 4 ÷ 6 bars. Certains modèles intègrent chambre d'expulsion pour reprise rapide de pression et silencieux en série.

• Exemples de codes & modèles cités: 150110, 150110LP, 150115LP, 150310, 150508SX, 150510SX, 150710SX, VG03, VG03LP, VG05LP, PVP1, PVP2, PVP3, PVP05

Générateurs mono‑étagé avec éjecteur / version SX
Versions avec éjecteur pneumatique intégrant système d'expulsion et silencieux SSX pour faible niveau sonore. Destinés aux applications exigeant cycles rapides et reprise de vide accélérée. Pression d'alimentation optimale inférieure à 4 bars pour versions SX.

Séries FVG (hautes fréquences)
Conçues pour très hautes fréquences de préhension, faible consommation d'air et pression d'alimentation < 4 bars. Éjecteur désactivable par membrane intégrée. Codes: FVG3, FVG5, FVG8, FVG12.

Série PVP (en ligne) et PVP SX / SXLP
Forme compacte avec connexions alignées, filtre d'aspiration intégré et micro‑silencieux. Disponibles avec vacuomètre intégré et options vacuostat / électrovanne. Gamme PVP7SX / PVP14SX / PVP18SX et versions SXLP pour faible pression d'alimentation (1÷3 bars).

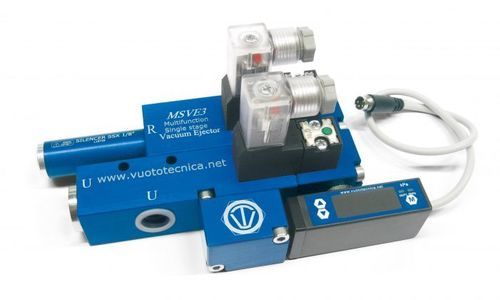

Séries MSVE (mono‑étagé multifonction)
Unités autonomes intégrant vacuostat numérique, électrovannes, régulateurs de flux et clapet anti‑retour; modulation pour économie d'énergie; conçues pour robotique industrielle et applications nécessitant performances élevées et compacité. Codes: MSVE3, MSVE5, MSVE8, MSVE12, MSVE20.

Séries AVG (mono‑étagé / multifonction pour automobile)
Monoblocs aluminium anodisé, dispositifs d'économie d'air, vacuostat pneumatique, filtres faciles d'accès, électrovannes pour alimentation et expulsion. Destinés au secteur automobile (manutention tôles, verre, marbre, etc.).

Générateurs multi‑étagés (séries M, MVG, GVMM)
Plusieurs éjecteurs en ligne pour produire des niveaux de vide jusqu'à ~90% (≈100 mbar absolus). Consommation d'air optimisée par rapport aux mono‑étagés. Versions modulaires (GVMM) et modules intermédiaires (MI) pour systèmes modulaires et extension de capacité. Codes principaux: M3, M7, M10, M14, M18, MVG3, MVG7, GVMM3, GVMM7, GVMM10, GVMM14.

Séries PVP (grandes capacités) et MDX / MDXLP / M (PVP 40 ÷ PVP 300 etc.)
Générateurs multi‑étagés à haut débit (plages variables : m3/h selon série), silencieux intégrés, éjecteurs inox, options joints EPDM ou FKM. Versions MDX/MLP couvrant débits intermédiaires et grands débits (PVP40, PVP70, PVP100, PVP140, PVP170, PVP200, PVP250, PVP300, PVP450, PVP600, PVP750).

Vacuum Jet / générateurs de flux (transport et aspiration de produits)
Dispositifs à flux rectiligne / cyclone pour transport de poudres, granulés, sciures, fumées, brouillards, liquides. Disponibles en plusieurs tailles (CX7, CX10, CX13, CX19, CX25, CX38, CX50). Pas d'alimentation électrique requise, adaptés milieux potentiellement explosifs.

Générateurs à cartouche (PVR)
Petits générateurs intégrables sur organes de préhension (machines d'emballage), efficaces en basses pressions (2‑3 bars), niveaux de vide et débits faibles (ex. PVR1, PVR4, PVR3OT).

Générateurs réglables conveyor
Ejecteurs à flux rectiligne réglables pour varier débit et niveau de vide sans modifier pression d'alimentation; adaptés au transfert de produits variés et à l'aspiration en milieux chargés de poussières. Codes PVR25, PVR50, PVR100, PVR200.

Mini‑centrales et centrales pneumatiques DOP
Unités autonomes comprenant réservoir, vanne d'arrêt, régulateur, générateur de vide, vacuostat et vacuomètre. Disponibles en différentes capacités: DOP06, DOP10, DOP20, DOP25, DOP50, DOP100, DOP150, DOP300. Conçues pour déplacements de charges, centralisation du vide et utilisables sans alimentation électrique (seulement air comprimé 4 ÷ 6 bars).

Accessoires et pièces de rechange
Large gamme d'accessoires: vannes pneumatiques à obturateur coaxial et électropneumatiques, vannes manchon, silencieux SSX (différentes tailles), kits clapets, collecteurs, câbles et dispositifs d'économie d'énergie (ES), vacuostats numériques, microélectrovannes.

Documents techniques et tableaux disponibles
La documentation technique comprend fiches et tableaux relatifs aux quantités d'air aspiré, temps d'évacuation et notices produits pour chaque série et modèle. Ces documents sont fournis au format PDF et disponibles pour chaque article.

Caractéristiques / spécifications techniques

• Matériaux: corps en aluminium anodisé pour la plupart des séries; éjecteurs en laiton ou acier inox selon modèle; versions inox disponibles sur demande.
• Pression d'alimentation: gammes typiques 1 ÷ 3 bars (versions LP/MLP/MXLP), 4 ÷ 6 bars (versions standard/M/MX/MDX); certaines séries optimisées < 4 bars (LP, SX).
• Débits: très variables selon série — exemples: 1 ÷ 4 m3/h (petits PVR), 3,6 ÷ 18 m3/h (série M selon modules), 8,3 ÷ 18 m3/h (certains PVP SX), jusqu'à 900 m3/h pour châssis modulaires PVP MD/MDLP empilables.
• Niveau de vide: jusqu'à ≈‑90% (≈100 mbar absolus) pour multi‑étagés; valeurs maximales indiquées pour certaines gammes: ‑90 KPa, ‑72 KPa, ‑52 KPa selon modèles.
• Températures de fonctionnement: typiques -20 °C à +80 °C (multi‑étagés) ; silencieux jusqu'à +100 °C pour certains modèles.
• Silencieux: options SSX et «free‑flow» pour réduction significative du bruit (ex. réduction annoncée entre ‑13 et ‑20 dB(A) selon modèle et longueur).
• Protection et maintenance: filtres d'aspiration (acier inox, microfibres), clapets anti‑retour intégrés, pièces d'usure remplaçables; conception sans pièces en mouvement pour multi‑étagés (faible chauffe et maintenance réduite).
• Options d'automatisation: vacuostats numériques (avec afficheur et LED), versions IO‑Link disponibles, électrovannes pneumatiques/électropneumatiques, modules VM (VACUMANAGER) pour gestion intégrée et économie d'énergie.
