Pompe à vide à Venturi DOP series

à anneau soufflantmono-étagéemulti-étagée

Présentation
Page présentant la gamme complète des générateurs de vide pneumatiques et des centrales de vide Vuototecnica. Les appareils décrits comprennent générateurs mono-étagés, multi-étagés, multifonctions et modulaires, générateurs de flux (vacuum jet), générateurs à cartouche, générateurs réglables pour convoyage, mini-centrales et centrales de vide complètes, ainsi que accessoires (vannes, silencieux, modules intermédiaires, kits d’économie d’énergie, vacuostats, électrovannes, etc.).

Quantités d’air et temps d’évacuation
Tableaux disponibles correspondant aux quantités d’air aspiré par les générateurs aux différents niveaux de vide et aux temps d’évacuation des générateurs pour divers niveaux de vide.

Générateurs mono-étagé (exemples)
Principe de fonctionnement : effet Venturi en alimentant le générateur avec de l’air comprimé (connexion P). Dépression produite à la connexion U et évacuation en R. Versions LP optimisées pour basse pression (<4 bars). Possibilité de silencieux en série sur R. Corps en aluminium anodisé, éjecteur en laiton ou aluminium selon l’article.

• 15 01 10 / 15 01 10 LP / 15 01 15 LP (codes: 150110 150110LP 150115LP)
• 15 03 10 (code: 150310)
• 15 05 08 SX / 15 05 10 SX (codes: 150508SX 150510SX) — débit d’aspiration amélioré et pression d’alimentation optimale inférieure à 4 bars pour SX.
• VG 03 / VG 03 LP / VG 05 LP (codes: VG03 VG03LP VG05LP) — montage direct sur l’appareil utilisateur, silencieux SSX 3/8” R en option.
• 15 02 10 / 15 02 10 LP / 15 02 15 LP (codes: 150210 150210LP 150215LP) — version avec chambre d’expulsion interne pour détachement rapide des ventouses.
• FVG 3 / FVG 5 (codes: FVG3 FVG5) — conçus pour très haute fréquence de préhension, éjecteur pneumatique désactivable par membrane.

Accessoires pour générateurs mono-étagé
Vannes pneumatiques et électropneumatiques à obturateur coaxial (servopilotées) pour couper l’alimentation en air des générateurs ; vannes pneumatiques à manchon pour reprise rapide de la pression atmosphérique (ex. pour série MSVE).

• Exemples de codes vannes: 070071 070171 070271
• Codes électrovannes: VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC ... (famille d’articles)
• Vanne à manchon: code 070290

VACUMANAGER — Groupe d’alimentation série VM
Unité électro-pneumatique intégrée pour alimenter et gérer des générateurs mono- et multi-étagés, intégrant vacuostat numérique (option IO-Link), valve d’alimentation, soupape de contre-souffle et régulateur de débit pour la contre-souffle. Optimisation de la consommation d’air comprimé pour ventouses et systèmes Octopus.

• Codes: VM01 VM03 VM01IO VM03IO et autres références associées

Série MSVE — Mono-étagé et multifonction
Générateurs capables de desservir un système de préhension complet ; alimentation d’air via obturateurs coaxiaux pour débits importants et système d’expulsion intégré. Équipements typiques : microélectrovannes, vacuostat numérique avec affichage, clapet anti-retour, filtre d’aspiration accessible.

• Codes exemplaires: MSVE3 MSVE3IO MSVE5IO MSVE5

Séries PVP / GV (mono-étagé en ligne)
Générateurs en ligne avec connexions alignées pour alimentation et vide et évacuation orthogonale ; filtre d’aspiration en acier inox et silencieux microfibres. Versions PVP1, PVP05, GV1/GV2/GV3, PVP2M et variantes montables directement sur supports ventouses.

• Codes: PVP1, PVP05, PVP2, PVP3, GV1 GV2 GV3, PVP2M PVP2MM1 ...

Générateurs multi-étagés et modulaires (exemples de séries)
Principe : plusieurs éjecteurs en ligne (Venturi) permettant de produire de fortes dépressions (jusqu’à -90 kPa) avec consommation d’air optimisée. Construction en aluminium anodisé ou alliage léger, sans pièces en mouvement, usage continu, adaptés aux environnements -20 ÷ +80 °C (selon modèles). Disponibles en versions silencieuses SSX, avec vacuomètre, vacuostat numérique, et options d’économie d’énergie (ES kits).

• Série M / M SSX (ex.: M3 M7, M3SSX M7SSX)
• Séries MVG / MVG10 / MVG14 / MVG3 MVG7 (multifonction monobloc)
• GVMM (multifonction modulaires) et modules intermédiaires MI (ex.: GVMM3 GVMM7, MI3 MI7 MI10 MI14)
• Gamme PVP (PVP12MX / MXLP, PVP25MX / MXLP, PVP40M / MLP … jusqu’à PVP300M / MLP) — large plage de débits (ex.: 10,5 ÷ 320 m3/h selon série)
• Séries MDX / MDXLP (PVP25MDX ÷ PVP75MDX etc.) avec silencieux free-flow SSX monté en série et possibilité d’ES kit

Vacuum jet — Générateurs de flux
Générateurs de flux (Vacuum Jet) fonctionnant par effet cyclonique annulaire ; adaptés au transfert et aspiration de poudres, granulés, sciures, fumées, brouillards, condensats ; disponibles en aluminium anodisé et acier inox. Ex.: CX7 CX10 CX13 CX19 CX25 CX38 CX50.

Générateurs à cartouche et conveyor (réglables)
PVR (cartouche) pour intégration sur organes de préhension en emballage (PVR1 PVR4 PVR3OT) ; PVR conveyor réglables (PVR25 PVR50 PVR100 PVR200) permettant de faire varier débit et niveau de vide via l’éjecteur réglable, adaptés au convoyage et transfert de produits.

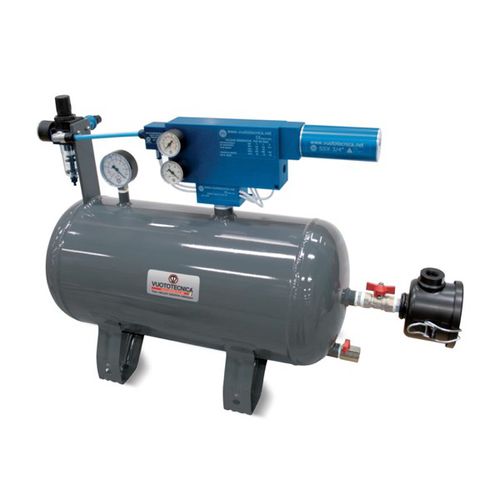

Mini-centrales et centrales de vide pneumatiques (DOP)
Unités autonomes équipées de réservoir, vanne d’arrêt, régulateur avec filtre et manomètre, générateur de vide, vacuostat, vacuomètre, filtre d’aspiration et purge de condensats. Ne nécessitent pas d’alimentation électrique (fonctionnent uniquement à l’air comprimé 4 ÷ 6 bars) — adaptées aux environnements potentiellement explosifs.

• Exemples: DOP06 (associées PVP12MX / PVP25MX), DOP10, DOP20 (PVP25MDX / PVP35MDX), DOP25, DOP50, DOP100, DOP150, DOP300

Silencieux
Silencieux réalisés en matériaux insonorisants (fibres naturelles) dans enveloppes en aluminium anodisé. Deux longueurs disponibles ; réduction du bruit typique : -13 à -20 dB(A). Température de travail : -20 à +100 °C.

• Codes types: SSX1/8 SSX1/4 SSX3/8R SSX3/8 SSX1/2 SSX3/4R SSX3/4 SSX1 SSX11/2 SSX2 et versions doubles 2SSX...

Accessoires et pièces de rechange
Filtres d’aspiration, silencieux, microélectrovannes (NO/NC), vacuostats numériques, kits ES (Energy Saving), kits de clapets à lamelle, tuyaux flexibles, collecteurs plexiglas ou aluminium, supports et kits de montage.

Documents techniques
Fiches et tableaux techniques (quantités d’air, temps d’évacuation, notices produits et gammes) disponibles pour chaque groupe d’articles.

Caractéristiques / spécifications techniques

• Principe de fonctionnement majoritaire : effet Venturi (éjecteurs mono- ou multi-étagés) et générateurs de flux (vacuum jet) pour certaines séries.
• Matériaux : corps en aluminium anodisé ou alliage léger, éjecteurs en laiton ou acier inox selon série ; certaines versions en acier inox disponibles sur demande.
• Pression d’alimentation typique : variantes basse pression LP (1 ÷ 3 bars ou <4 bars selon modèle) et standard 4 ÷ 6 bars ; modèles spécifiques optimisés pour 2-3 bars (pour cartouches PVR).
• Niveaux de vide : jusqu’à environ -90 kPa (≈100 mbar absolus) pour générateurs multi-étagés.
• Débits d’aspiration : très variables selon série — exemples : 1 ÷ 4 m3/h (cartouches PVR) ; 3,6 ÷ 18 m3/h (série M) ; 8,3 ÷ 18 m3/h (PVP SX) ; 10,5 ÷ 31 m3/h (PVP12MX) ; jusqu’à 900 m3/h pour gammes modulaires lourdes.
• Températures d’utilisation : généralement -20 ÷ +80 °C (certaines pièces et silencieux jusqu’à +100 °C).
• Options et accessoires : silencieux SSX (réduction bruit -13 à -20 dB(A)), vacuostat numérique (options IO-Link), microélectrovannes bistables/NC/NO, vannes servopilotées coaxiales, kits d’économie d’énergie ES, filtres d’aspiration, kits de clapets à lamelle, collecteurs et supports modulaires.
• Avantages : compacité, légèreté, pas de pièces en mouvement (faible entretien), antidéflagrants (fonctionnement sans électricité pour de nombreuses unités), possibilité d’intégration modulaire pour augmenter capacité et points d’utilisation.
