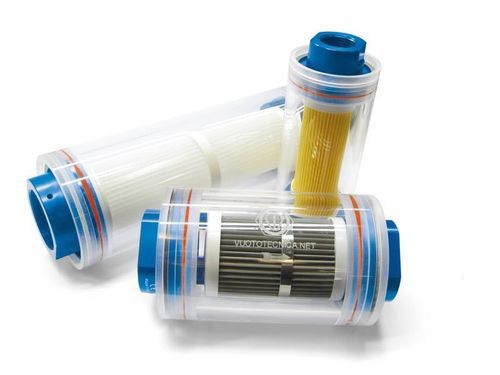

Carter de filtre à cartouche FCL7

plissépour airen aluminium

Description
Ces filtres d'aspiration en ligne retiennent les impuretés et les poussières très fines tout en n'affectant que négligeablement le débit. Leur conception cylindrique compacte permet une installation directe sur les conduits de vide à proximité des outils (ventouses, systèmes de bridage par dépression, etc.) pour une filtration locale et un contrôle visuel des points d'aspiration.

Construction
Corps cylindrique en plexiglas transparent fermé par deux brides en aluminium anodisé retenues par des anneaux Seeger. Les connexions filetées mâle ou femelle et les éléments d'étanchéité sont logés dans les brides ; une cartouche filtrante interne, amovible, augmente la surface de filtration. Les filtres sont inspectables en retirant une bride.

Types de cartouches filtrantes

• Série SP : Cartouche plissée en papier avec étanchéité par compression.
• Série SS : Cartouche en maille de polypropylène plissée avec étanchéité par compression.
• Série SA : Cartouche en maille d'acier inox AISI 304 avec étanchéité par compression.
• Série RP : Cartouche plissée en papier à raccord rapide avec double joint torique.
• Série RS : Cartouche en maille de polypropylène à raccord rapide avec double joint torique.
• Série RA : Cartouche en maille d'acier inox AISI 304 à raccord rapide avec double joint torique.

Notes d'utilisation
Les versions à élément papier ne sont pas recommandées en présence de vapeur d'eau, vapeurs d'huile ou condensation. Privilégier les cartouches en maille ou inox en présence d'humidité ou d'huiles.

Maintenance / inspection
L'inspection et le remplacement de la cartouche s'effectuent par le retrait d'une bride ; aucun outil spécial n'est nécessaire pour une vérification de base.

Codes produit (exemples)
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

Caractéristiques techniques

• Pression d'utilisation : 0,5 à 3000 mbar absolus
• Température du fluide : -20 à +60 °C
• Corps : cylindre en plexiglas transparent
• Brides : aluminium anodisé maintenu par anneaux Seeger
• Matériaux des cartouches : papier plissé, maille polypropylène, maille inox AISI 304
• Types d'étanchéité : étanchéité par compression ou raccord rapide avec double joint torique selon la série
• Non recommandé avec vapeur d'eau/vapeurs d'huile pour les éléments en papier
• Inspection : bride amovible pour contrôle visuel et accès à la cartouche
