Groupe de filtration à filtre papier FCL / FPL / FIL

à siphonà cartoucheavec cartouche

Présentation générale
Gamme de filtres d'aspiration destinée à retenir impuretés, poussières et liquides dans les installations de vide afin de protéger pompes et canalisations. Configurations variées : filtres en ligne, boîtiers pour cartouches, montages pompe, filtres à bain d'huile, filtres à siphon et systèmes spéciaux.

Filtres en ligne — FCL, FPL, FIL

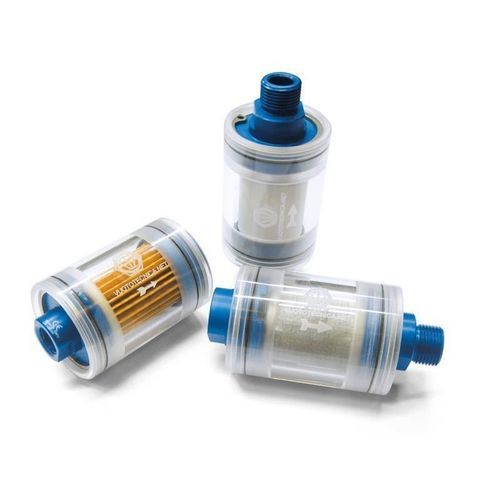

Filtres compacts à installer près des points d'utilisation (ventouses, systèmes de bridage). Corps cylindrique en Plexiglas transparent, brides aluminium anodisé retenues par anneaux Seeger, raccords filetés et cartouche interne amovible pour inspection et remplacement. Les éléments papier sont déconseillés en présence de vapeur ou condensation d'huile/eau.

Cartouches pour FCL / FPL / FIL

• 00FCL03 : cartouche papier plissée à étanchéité par écrasement (filtration typ. 5 ÷ 7 μ).
• 00FPL01 / 00FPL03 : cartouche maille polypropylène plissée à étanchéité par écrasement.
• 00FIL01 / 00FIL03 : cartouche maille inox AISI 304 à étanchéité par écrasement.

Grandes exécutions en ligne (SP, SS, SA, RP, RS, RA)
Mêmes principes constructifs avec cuves plus grandes. Cartouches disponibles en papier plissé (SP / RP), toile polypropylène plissée (SS / RS) et maille inox AISI 304 (SA / RA). Variantes à raccord rapide avec double O-ring pour maintenance rapide. Papier non recommandé en présence de vapeurs/condensats.

Filtres FC à cartouche papier
Filtres montés à l'aspiration des pompes pour milieux très poussiéreux. Cartouche papier traitée plissée (5 ÷ 7 μ) dans enveloppe perforée acier. Cuve et couvercle acier peint, joint d'étanchéité et clips de fermeture rapides pour remplacement de cartouche.

Filtres FB à cartouche métallique
Filtres d'aspiration en sortie pompe ou sur conduite, cartouches en maille inox ondulée (standard 60 μ ; 100 μ ou 300 μ sur demande). Cuves et embouts en aluminium moulé ou tôle électrozinguée ; débits indicatifs 5–300 m3/h selon modèle.

Filtres FO à bain d'huile et FO longue autonomie
Conçus pour retenir poussières ultra-fines sans réduire la capacité d'aspiration. Tête et cuve en tôle, cuve d'huile et deux cartouches en paille de fer (une démontable/lavable). Versions longue autonomie avec plus grande capacité d'huile et indicateurs visuels de niveau/colmatage. Déconseillés pour pompes à sec ; viscosité d'huile minimale requise.

Boîtiers FP (étanchéité par écrasement) et boîtiers FM / FK à raccord rapide
FP : cuve plastique transparente et tête plastique bleu ; longueur de cartouche indiquée en pouces. FM : cuve SAN transparente avec écrou serre-joint en polypropylène renforcé. FK : cuve PET transparente avec écrou en laiton. Acceptent cartouches papier, polypropylène ou inox AISI 304 en versions compression ou à raccord rapide.

Cartouches filtrantes (compression et raccord rapide)

• SP : papier plissé (étanchéité par écrasement).
• SS : maille polypropylène plissée.
• SA : maille inox AISI 304.
• RP : papier plissé à raccord rapide double O-ring.
• RS : polypropylène plissé à raccord rapide double O-ring.
• RA : inox AISI 304 à raccord rapide double O-ring.

Filtres à siphon FS
Retiennent impuretés et liquides aspirés par ventouses ou systèmes de bridage pour éviter la contamination des pompes. Composants typiques :

• Cuve cylindrique Plexiglas transparente avec couvercle amovible.
• Clapet anti-retour à l'aspiration.
• Cartouche inox (60 μ / 100 μ).
• Vannes manuelles deux voies pour service et remise à l'air.
• Vacuum-mètre radial et contacteur magnétique de niveau.
• Tuyau rigide interne, clapet de vidange inférieur, robinet de vidange manuel et support mural métallique.

Systèmes à siphon avec by-pass automatique (FS50BP, FS60BP)
Système à deux filtres alternés : quand un filtre atteint le niveau de liquide il est ventilé et vidangé automatiquement pendant que l'autre assure l'aspiration. Comprend électrovannes trois voies pilotées, vannes manuelles, coffret étanche (230 V 50 Hz) et châssis ; recommandé en présence fréquente de liquides aspirés et quand l'arrêt machine n'est pas possible.

Filtres spéciaux
Versions et accessoires spéciaux disponibles selon application et configuration (codes et variantes sur demande).

Caractéristiques techniques

• Pressions d'exercice : typ. 0,5 à 1000 / 2000 / 3000 / 9000 mbar abs selon série.
• Températures d'usage : de -20 °C à +45 / +50 / +60 / +90 °C selon modèle et matériau de cuve.
• Niveaux de filtration : papier 5 ÷ 7 μ (FC), maille inox standard 60 μ (options 100 μ / 300 μ), bain d'huile ≤1 μ ; siphon 60–100 μ.
• Débits : petits à grands modèles couvrant env. 5–300 m3/h ; variantes FO/FB pour grandes autonomies.
• Matériaux : Plexiglas, PET, SAN, tôle peinte, aluminium, cartouches papier, polypropylène, inox AISI 304, paille de fer.
• Raccordements : filetés mâle/femelle, raccords rapides, double O-ring, étanchéité par écrasement ; longueur cartouche codée en pouces.
