Broyeur déchiqueteur de déchets compact XRipper®

robustepour métauxpour applications industrielles

Présentation
Le XRipper® de Vogelsang est un broyeur eaux usées à deux arbres conçu pour réduire les matières solides et perturbatrices (lingettes, textiles, bois, plastiques, déchets volumineux) et protéger pompes et équipements en aval contre colmatages et dommages. La conception privilégie la disponibilité, un entretien simple sur site et une longue durée de vie.

Avantages

• Broyage économique des matières enchevêtrées et fibreuses (lingettes, textiles, déchets volumineux)
• Protection des pompes, vannes et composants en aval contre blocages et dégâts
• Entretien rapide sur site avec accès facilité aux pièces d'usure
• Fiabilité accrue grâce à une garniture mécanique en cartouche et une construction robuste

Domaines d'application et performance
La série XRipper réduit de façon fiable les matières fibreuses et encombrantes dans les réseaux d'assainissement, postes de relevage et stations d'épuration. Les rotors Ripper monolithiques et la conception torsionnellement rigide assurent une réduction de taille homogène même avec des matières grossières ou en grand volume, diminuant les colmatages en aval et améliorant la disponibilité opérationnelle.

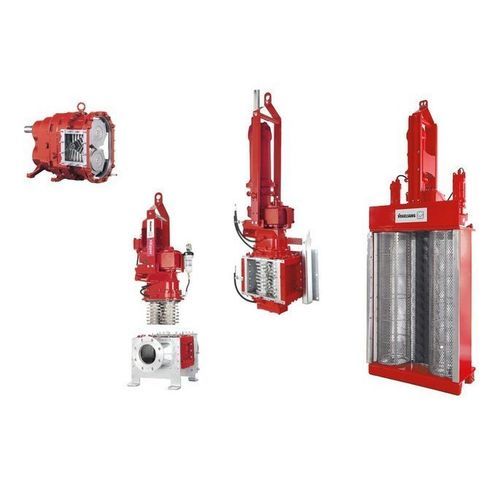

Modèles

• XRipper® XRS : solution économique et facile à entretenir, avec accès rapide aux pièces d'usure ; adaptée aux matières grossières et volumineuses.
• XRipper® XRP : variante compacte en ligne pour tuyauteries, moteur positionné au-dessus et bloc fonctionnel relevable pour maintenance sans démontage de la conduite.
• XRipper® XRC-SIK : version pour canaux et regards avec Sewer Integration Kit (SIK) permettant le positionnement et le relevage sur rails pour l'entretien.
• XRipper® XRG : broyeur haut débit pour débits maximaux ; tamis latéraux haute capacité pour laisser passer de grands volumes tout en retenant la matière perturbatrice pour concassage continu.

Caractéristiques

• Rotors Ripper monolithiques usinés dans un bloc d'acier spécial : transmission de couple homogène et moins de pièces à remplacer
• Plates d'usure axiales avec contre-couteaux pour empêcher le passage non broyé et garantir un broyage uniforme
• Action auto-nettoyante grâce à des vitesses d'arbre différentes qui entraînent l'extraction active des dépôts
• Arbres et rotors de grand diamètre pour rigidité en torsion et résistance aux blocages
• Conception de carter rigide pour prolonger la durée de vie des paliers et du train d'engrenage

Options

• Largeurs de couteaux 6–11 mm ; rotors en acier spécial durci standard, variantes inoxydables disponibles
• Carters à flux optimisé pour XRP et XRC afin de maximiser le débit tout en réduisant l'encombrement
• Versions ATEX pour zones à atmosphère explosive
• Variantes de matériaux : fonte grise (XRS) ou acier ; options acier inoxydable ou acier inoxydable moulé ; pièces d'usure en inox ou acier très résistant
• Palier QD (troisième palier) pour longueurs importantes ou blocages sévères
• Boîtier de séparation pour éliminer les matériaux lourds en amont (pierres, métaux)
• Sewer Integration Kit (SIK) pour installation directe en canal et relève pour maintenance
• Variantes d'entraînement : motoréducteurs, motoréducteurs à arbres parallèles, versions résistantes aux inondations, entraînements hydrauliques

Téléchargements
Brochure et ePaper : XRipper - The robust wastewater grinder.

Caractéristiques / spécifications techniques

• Principe : broyeur à deux arbres avec rotors monolithiques Ripper
• Applications : eaux usées municipales, postes de relevage, canaux, regards et certains fluides industriels selon modèle
• Largeurs de couteaux : 6–11 mm
• Matériaux : rotors et plaques en acier spécial durci (standard) ; carters en fonte grise ou acier ; options inox disponibles
• Garniture mécanique en cartouche
• Auto-nettoyage : vitesses d'arbre différentes
• Option palier QD (troisième palier)
• Option ATEX disponible
• Options d'entraînement : motoréducteur, motoréducteur à arbres parallèles, entraînement hydraulique ; versions pour immersion/inondation disponibles
• Modèles disponibles : XRS, XRP, XRC-SIK, XRG
