Broyeur de déchets RedUnit

de produits alimentairespour métauxpour matières plastiques

Présentation

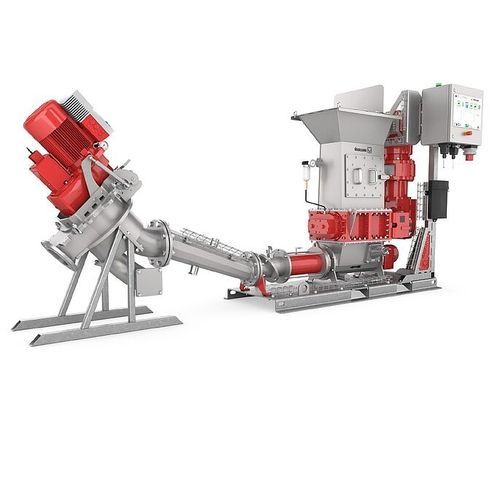

Le RedUnit est le broyeur industriel modulaire de Vogelsang qui associe déchiquetage et pompage dans une seule unité compacte. Conçu pour le traitement intensif de solides secs volumineux, il réalise un broyage grossier ou fin pour améliorer la pompabilité et le traitement aval tout en limitant les convoyeurs intermédiaires ou pompes séparées.

Principaux avantages

• Conception modulaire pour des configurations sur mesure
• Intégration des fonctions broyage et pompage pour réduire l'encombrement
• Concept QuickService pour le remplacement rapide des pièces d'usure
• Garniture mécanique Quality Cartridge prémontée en usine pour des changements de joint sûrs et rapides
• Réduction de la consommation globale d'énergie en supprimant les équipements de transfert intermédiaires
• Option de commande plug-and-play avec écran tactile pour supervision

Concept produit et fonctionnement
Le RedUnit combine une technologie de broyage à deux arbres (ripper) avec des étages de broyage sélectionnables et des modules de pompe optionnels pour fournir une solution en une seule étape rendant les solides pompables. La commande intelligente (en option) permet la surveillance et le réglage des paramètres. Les rotors monolithiques et la conception orientée maintenance facilitent l'entretien et réduisent les temps d'arrêt.

Modèles

• RedUnit XRL136 — Broyeur à deux arbres pour matières tendres et fragiles (fruits, légumes, sous-produits animaux). Conception couple réduit ; ouverture d'entrée max 280 mm × 320 mm ; traite des matières jusqu'à ~150 mm de diamètre ; plusieurs largeurs de rotor Ripper disponibles pour adapter la taille des particules.
• RedUnit XRL186 — Broyeur universel pour débits moyens à élevés (jusqu'à ~60 m3/h selon matériau). Traite matériaux organiques (os, boyaux) et éléments inorganiques plus durs (plastique, boîtes métalliques, plaques de plâtre). Conception QuickService pour limiter les arrêts.
• RedUnit XRL260 — Broyeur haute capacité pour matériaux volumineux et tenaces (ex. jusqu'à ~100 t/h). Adapté aux carcasses entières, déchets organiques et applications de recyclage. Entraînement par deux motoréducteurs (ex. 2 × 37 kW) ; arbres de rotor extractibles latéralement pour faciliter nettoyage et maintenance.

Caractéristiques

• Encombrement réduit permettant l'installation dans des espaces contraints
• Possibilités d'association de pompes (pompes à cavité progressive série CC, pompes à lobes VX) et intégration optionnelle de RotaCut
• Économies d'énergie en supprimant les pompes ou vis d'alimentation intermédiaires
• QuickService pour remplacement rapide des pièces d'usure sans démontage complet
• Quality Cartridge : garniture mécanique prémontée pour remplacement fiable et rapide
• Rotors Ripper monolithiques usinés dans un bloc d'acier pour transmission homogène du couple et simplification des pièces détachées

Options

• Armoire de commande optionnelle (plug-and-play) avec écran tactile
• Versions acier inoxydable pour applications abrasives ou corrosives
• Différentes associations pompe/étages de broyage pour s'adapter aux exigences du site

Domaines d'application
Réduction et pompage de solides industriels dans l'agroalimentaire (usines viande/volaille, sous-produits), le traitement des déchets organiques, le recyclage et autres contextes industriels nécessitant broyage et pompage intégrés.

Caractéristiques techniques

• Série : RedUnit
• Modèles : XRL136, XRL186, XRL260
• XRL136 : ouverture max 280 mm × 320 mm ; traite matières jusqu'à ~150 mm de diamètre
• XRL186 : capacité nominale jusqu'à ~60 m3/h (selon matériau)
• XRL260 : débits très élevés (ex. jusqu'à ~100 t/h) ; exemple d'entraînement 2 × 37 kW motoréducteurs
• Entraînement : broyeur deux arbres Ripper avec largeurs de coupe configurables
• Étanchéité : garniture mécanique Vogelsang Quality Cartridge (prémontée)
• Maintenance : concept QuickService pour remplacement rapide des rotors, couteaux et garniture
• Construction : variantes acier standard et inox disponibles
• Commande : armoire de commande optionnelle avec écran tactile (plug-and-play)
