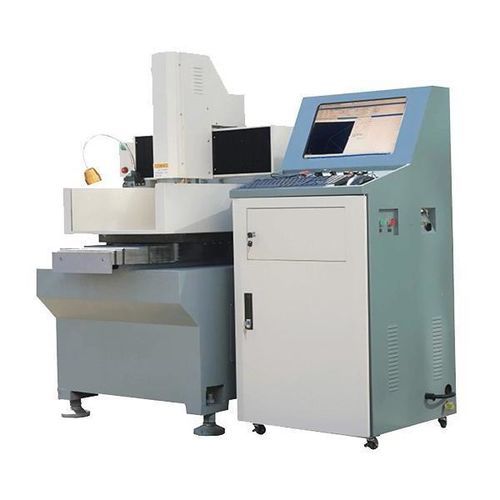

Machine de gravure à broche

de plastiquede métalde bois

Présentation Machine de gravure CNC conçue pour l'usage industriel avec course de travail 400x400x110 mm et table 480x480 mm. Précision de positionnement 0,01 mm et répétabilité 0,008 mm. Broche 2,2 kW avec variation de vitesse continue 0–24000 tr/min ; distance broche-table réglable 80–190 mm. Vitesse de déplacement rapide 10 m/min ; avance de coupe maxi 8 m/min. Alimentation : monophasé 220 V/50 Hz. Système d'entraînement : Servo. Poids machine env. 900 kg. Configurations optionnelles : 3,5 axes (arbre rotatif) ou double axe Z.

Applications de coupe

• Industrie de la joaillerie — gravure et usinage de modèles de bijoux complexes.
• Ébavurage — suppression des bavures et finitions sur métaux et autres matériaux.
• Signalétique et publicité — découpe et gravure sur bois, plastique et métal pour panneaux, badges et logos.
• Fabrication de moules — réalisation de moules plastiques et métalliques de précision.
• Artisanat et objets décoratifs — fabrication de souvenirs, panneaux sculptés et pièces décoratives détaillées.

Atouts de l'équipement

• Système CNC : utilise la carte Weihong pour un contrôle stable et la compatibilité G-code.
• Gravure sur matériaux trempés/durs ainsi que sur matériaux tendres.
• Compatibilité avec outils de coupe micro-dimensionnés pour une grande précision.
• Interface G-code ouverte : compatible avec la plupart des logiciels CAM/CAD nationaux et internationaux.

Questions fréquentes

• Quels matériaux peut-on usiner ? — Bois, plastiques, différents métaux et matériaux trempés/durs.
• Compatible avec les logiciels de programmation standards ? — Oui, accepte les commandes G-code standard.
• Entretien et facilité d'utilisation ? — Conçue pour une utilisation simple ; livrée avec manuel ; entretien courant : nettoyage et contrôles périodiques.
• Garantie ? — Généralement 1 an de garantie gratuite ; options de garantie étendue payante disponibles.
• Durabilité ? — Composants industriels garantissant une longue durée de service avec un entretien adapté.
• Conformité aux normes internationales ? — Oui ; configurations électriques et de sécurité adaptables selon exigences client.

Spécifications techniques

• Précision de positionnement X/Y/Z : 0,01 mm
• Précision de répétition X/Y/Z : 0,008 mm
• ) Planéité de la table : 50,02 mm
• Perpendicularité X–Y : 0,015 / 400 mm
• Course utile (X x Y x Z) : 400 x 400 x 110 mm
• Dimensions de la table : 480 x 480 mm
• Distance nez de broche/table : 80–190 mm
• Vitesse de déplacement rapide : 10 m/min
• Vitesse d'avance de coupe max : 8 m/min
• Puissance moteur broche : 2,2 kW
• Vitesse broche (variation continue) : 0–24000 tr/min
• Alimentation : monophasé 220 V / 50 Hz
• Système d'entraînement : Servo
• Poids machine : env. 900 kg
• Dimensions coffret électrique : 600 x 590 x 1360 mm
• Dimensions apparentes : 910 x 1010 x 1560 mm
• Optionnel : 3,5 axes (arbre rotatif), double axe Z
