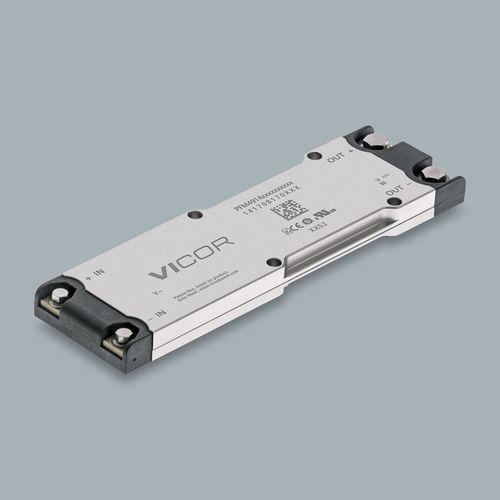

Redresseur de courant compact PFM™

Aperçu
Le PFM4914VB6M48D0CA0 fait partie de la famille PFM™ de convertisseurs AC-DC isolés avec correction active du facteur de puissance (PFC). Il utilise un boîtier 4914 VIA à faible profil, adapté au montage sur châssis ou sur PCB, et fournit 400 W sur l'ensemble de la plage d'entrée (85–264 VAC). La performance PFC typique est >0.95 selon le filtre et la charge. Peu de composants externes sont nécessaires pour des conceptions rapides wall-plug-to-POL en association avec les régulateurs Vicor POL buck et buck-boost.

Spécifications clés

• Plage de tension d'entrée : 85 V – 264 V AC
• Tension de sortie : 48 V
• Puissance de sortie : 400 W (plage d'entrée complète)
• Boîtier : 4914 VIA ; dimensions 124.77 x 35.54 x 9.3 mm
• Options de montage : montage châssis ou montage PCB (long pin / short pin / lug)
• PFC actif : typiquement >0.95 (dépend du filtre)
• Autoranger robuste et boîtier thermique double-face
• Exige peu de composants externes (redresseur, fusible, MOV, condensateurs de maintien)
• Grades produit : C (–20 à 100°C) ou T (–40 à 100°C)
• Interface de contrôle : Always On (option)

Fonctionnalités produit

• Boîtier 4914 VIA à faible profil
• Filtrage intégré, protection contre les transitoires et les surintensités d'appel
• Autoranger robuste pour fonctionnement sur large plage d'entrée
• Boîtier thermique double-face pour dissipation améliorée
• Conçu pour des architectures wall-plug-to-POL avec régulateurs Vicor POL
• Variantes de montage châssis ou PCB disponibles

Tarification (MSRP)
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

Documents de référence

• Fiche technique
• Note d'application AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• Homologations / certificats (cURus, TUV/UL, CE, CB)
• Dessins mécaniques et modèles 2D/3D (IGS, STEP)

Mécanique et boîtier
Boîtier 4914 VIA ; dimensions 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm. Dessins mécaniques et modèles CAO disponibles pour intégration.

Sécurité & certifications

• cURus
• TÜV / UL / CSA
• Marquage CE et directives applicables
• Certificat CB

Approvisionnement & délai
Délai indiqué sur la page : 40 weeks. Quantité minimum de commande : 1. Vérifier les stocks et délais des distributeurs sur la fiche produit.

Caractéristiques techniques

• Part number : PFM4914VB6M48D0CA0
• Famille produit : PFM™
• Dénomination modèle : PFM4914
• Entrée : 85–264 VAC
• Sortie : 48 V
• Puissance nominale : 400 W
• Boîtier : 4914 VIA
• Dimensions : 124.77 x 35.54 x 9.3 mm (4.91 x 1.4 x 0.37 in)
• Styles de montage : Board Mount Long Pin, Board Mount Short Pin, Chassis Mount (Lug)
• Grade de fonctionnement : C (–20 à 100°C) ou T (–40 à 100°C)
• Fonctionnalités typiques : PFC actif (>0.95 typ.), filtrage intégré, protection transitoire/inrush, autoranger, boîtier thermique double-face
• Quantité minimum de commande : 1
• Délai indicatif : 40 weeks
