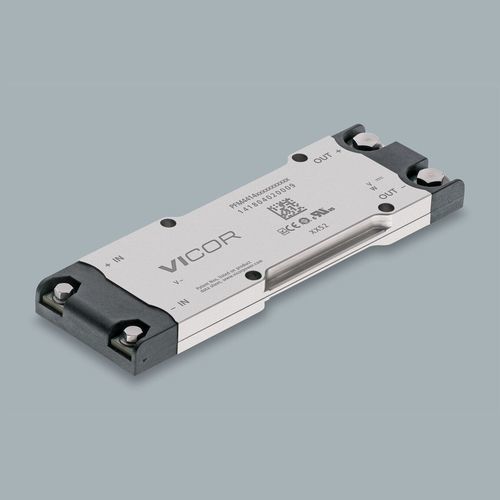

Redresseur de courant industriel PFM4414VB6M24D0CA0

pour applications télécom

Présentation du produit
Le PFM4414VB6M24D0CA0 fait partie de la famille PFM™ de convertisseurs AC-DC isolés avec PFC. Boîtier 4414 VIA, format compact et profil bas, disponible en montage sur châssis ou sur PCB. Fournit une sortie 24 V jusqu'à 400 W sur une large plage de tension d'entrée AC.

Spécifications clés

• Tensions d'entrée : 85 V – 264 V AC
• Tension de sortie : 24 V
• Puissance de sortie : 400 W
• Boîtier : 4414 VIA
• Dimensions typiques : 4,35 x 1,4 x 0,37 in / 110,55 x 35,54 x 9,3 mm
• Référence : PFM4414VB6M24D0CA0
• Délai de livraison : 40 semaines
• Quantité minimum de commande : 1

Caractéristiques du produit

• Format compact, profil bas
• Autoranger renforcé
• Boîtier thermique double face pour dissipation améliorée
• Nécessite peu de composants externes (redresseur, fusible, MOV, condensateurs de maintien)
• Filtrage intégré, protection contre les transitoires et protection contre le courant d'appel
• Correction active du facteur de puissance (PFC) généralement > 0,95 dans la plupart des conditions ligne/charge (dépend du filtre)
• 400 W disponibles sur toute la plage de tension d'entrée
• Options de montage : châssis ou PCB
• Conception simple « wall-plug-to-POL » compatible avec les régulateurs Vicor POL buck et buck-boost

Options / éléments configurables

• Style de montage : montage sur carte (broche courte / broche longue) ou montage sur châssis (châssis sélectionné)
• Grade produit : C (–20 à 100 °C) ou T (–40 à 100 °C)
• Interface de contrôle : Always On

Tarification (MSRP)
Quantité — MSRP
1+ — 1 023,04 USD
10+ — 812,81 USD
25+ — 741,70 USD
100+ — 695,67 USD

Stock distributeurs (tel qu'affiché)
Mise à jour 31 déc. 2025 11:30 EST
Arrow : 0
Avnet : 0
Digi-Key : 0
Mouser : 0

Documents de référence (disponibles)

• Fiche technique
• Note d'application AN:039 — Gestion thermique pour modules VIA™ et ChiP™
• Homologations de sécurité : cURus (UL 60950-1, CSA 60950-1), EN/UL/CSA 62368-1, Marquage CE (LVD & RoHS), Certificat CB (IEC 62368-1)
• Plans mécaniques et modèles CAO (2D/3D)

Caractéristiques techniques

• Référence : PFM4414VB6M24D0CA0
• Série : PFM™
• Plage de tension d'entrée : 85 V – 264 V AC
• Tension de sortie : 24 V
• Puissance maximale de sortie : 400 W
• Boîtier : 4414 VIA
• Dimensions typiques : 4,35 x 1,4 x 0,37 in / 110,55 x 35,54 x 9,3 mm
• Options de montage : montage châssis (LUG) ou montage PCB (broche courte / broche longue)
• Thermique : boîtier thermique double face
• PFC : PFC actif, typ. > 0,95 (dépend du filtre)
• Composants externes requis : redresseur, fusible, MOV, condensateurs de maintien
• Délai de livraison : 40 semaines
• Quantité minimum de commande : 1
• MSRP (1+) : 1 023,04 USD
• Grades disponibles : C (–20 à 100 °C) ; T (–40 à 100 °C)
• Interface de contrôle : Always On
• Homologations de sécurité : cURus, EN/UL/CSA 62368-1, Marquage CE (LVD & RoHS), Certificat CB (IEC 62368-1)
