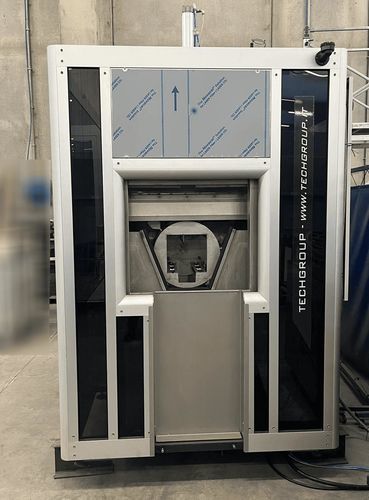

Fontaine de nettoyage de pièces CCR series

rotativesécheusepulvérisatrice

Présentation
La laveuse à tambour rotatif série CCR réalise le nettoyage par pulvérisation de pièces mécaniques pour éliminer les résidus d'huile et autres contaminants. Le tambour tourne autour d'un axe horizontal entraîné par un motoréducteur, tandis que des rampes de pulvérisation latérales distribuent la solution de nettoyage pour un dégraissage complet. Après traitement aqueux, les pièces en acier doivent recevoir une protection anticorrosion adaptée.

Cycle de lavage et description des étapes

• Insertion du panier dans le tambour rotatif
• Lavage par pulvérisation avec solution chaude
• Vidange et égouttage
• Soufflage à l'air comprimé (optionnel)
• Extraction des vapeurs
• Séchage au couteau d'air chaud (optionnel)
• Extraction du panier

Remarques
Le soufflage à l'air comprimé est disponible uniquement si l'option «Soufflage à l'air comprimé» a été installée. Le séchage par couteau d'air chaud est disponible uniquement si l'option «Séchage à air chaud» a été installée.

Caractéristiques techniques / modèles

• CCR 30 : Panier 300 x 460 x 200 mm ; Charge utile 100 kg ; Puissance pompe 2 kW ; Débit pompe 150 l/min ; Pression de lavage 5 bar ; Capacité cuve lavage 375 l ; Reprise vapeurs 900 m3/h ; Chauffage électrique 12 kW ; Dimensions ext. L 1800 x P 1650 x H 2500 mm ; Rotation tambour horizontale ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard ; Matériau AISI304 ; Habillage Methacrylate/Al.
• CCR 120 : Panier 400 x 700 x 400 mm ; Charge utile 150 kg ; Puissance pompe 4 kW ; Débit pompe 215 l/min ; Pression de lavage 4,5 bar ; Capacité cuve lavage 550 l ; Reprise vapeurs 1125 m3/h ; Chauffage électrique 15 kW ; Dimensions ext. L 1900 x P 2350 x H 2600 mm ; Rotation tambour horizontale ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard ; Matériau AISI304 ; Habillage Methacrylate/Al.
• CCR 320 : Panier 600 x 900 x 600 mm ; Charge utile 200 kg ; Puissance pompe 5,5 kW ; Débit pompe 300 l/min ; Pression de lavage 4,5 bar ; Capacité cuve lavage 750 l ; Reprise vapeurs 1600 m3/h ; Chauffage électrique 24 kW ; Dimensions ext. L 2100 x P 2550 x H 2700 mm ; Rotation tambour horizontale ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard ; Matériau AISI304 ; Habillage Methacrylate/Al.
• CCR 640 : Panier 800 x 1000 x 800 mm ; Charge utile 150 kg ; Puissance pompe 5,5 kW ; Débit pompe 300 l/min ; Pression de lavage 4,5 bar ; Capacité cuve lavage 825 l ; Reprise vapeurs 2200 m3/h ; Chauffage électrique 24 kW ; Dimensions ext. L 2300 x P 2650 x H 2750 mm ; Rotation tambour horizontale ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard ; Matériau AISI304 ; Habillage Methacrylate/Al.

Les modèles CCR
La gamme CCR est disponible en version -2 avec rinçage et séchage, ainsi qu'en série CCR-I pour le lavage hydrocinétique.

Caractéristiques / spécifications techniques

• CCR 30 : Panier 300 x 460 x 200 mm ; Charge utile 100 kg ; Pompe 2 kW ; Débit 150 l/min ; Pression lavage 5 bar ; Cuve lavage 375 l ; Reprise vapeurs 900 m3/h ; Chauffage électrique 12 kW ; Dimensions ext. L 1800 x P 1650 x H 2500 mm ; Matériau AISI304 ; Habillage Methacrylate/Al ; Tambour horizontal ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard.
• CCR 120 : Panier 400 x 700 x 400 mm ; Charge utile 150 kg ; Pompe 4 kW ; Débit 215 l/min ; Pression lavage 4,5 bar ; Cuve lavage 550 l ; Reprise vapeurs 1125 m3/h ; Chauffage électrique 15 kW ; Dimensions ext. L 1900 x P 2350 x H 2600 mm ; Matériau AISI304 ; Habillage Methacrylate/Al ; Tambour horizontal ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard.
• CCR 320 : Panier 600 x 900 x 600 mm ; Charge utile 200 kg ; Pompe 5,5 kW ; Débit 300 l/min ; Pression lavage 4,5 bar ; Cuve lavage 750 l ; Reprise vapeurs 1600 m3/h ; Chauffage électrique 24 kW ; Dimensions ext. L 2100 x P 2550 x H 2700 mm ; Matériau AISI304 ; Habillage Methacrylate/Al ; Tambour horizontal ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard.
• CCR 640 : Panier 800 x 1000 x 800 mm ; Charge utile 150 kg ; Pompe 5,5 kW ; Débit 300 l/min ; Pression lavage 4,5 bar ; Cuve lavage 825 l ; Reprise vapeurs 2200 m3/h ; Chauffage électrique 24 kW ; Dimensions ext. L 2300 x P 2650 x H 2750 mm ; Matériau AISI304 ; Habillage Methacrylate/Al ; Tambour horizontal ; Lavage par pulvérisation ; 1 cuve chaude ; 2 rampes ; Capteur position tambour standard.
