Transducteur à ultrasons à plaque EI series

à contact directimmergeable

Description produit

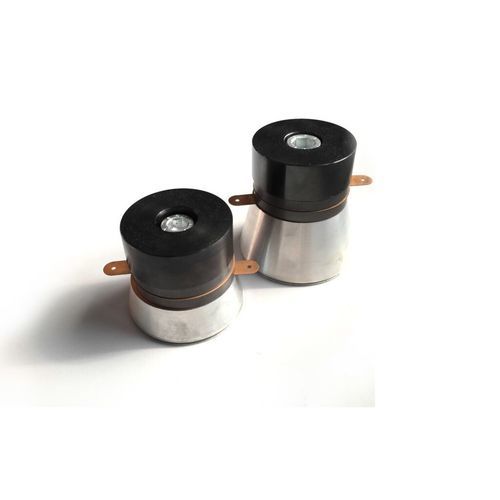

Construction sur support en acier inox AISI 316 épaisseur 30/10, avec éléments vibrants collés par résine époxy. Chaque sonotrode est composé de deux disques dipôles, d'un diffuseur en aluminium et d'un réflecteur en acier. Puissances unitaires : 50/100 W ou 100/200 W. Fréquences : 24 kHz ou 38 kHz. Versions disponibles : supports bridés (série EF) et supports immergeables (série EI).

Supports immergeables
Les supports immergeables sont en acier inox AISI 316, soudés hermétiquement par TIG. Modèles standards et sur mesure disponibles. Tous les transducteurs immergeables sont fournis avec un tube rigide droit (h = 300 mm, d = 1/2 inch) et manchon.

Supports immergeables - tableau
MODÈLE | DIMENSIONS UTILES (mm) | HAUTEUR MAX (mm) | NOMBRE MAX D'ÉMETTEURS (50 ou 100 W)
EI 5 | 200×300 | 100 | 5
EI 10 | 400×300 | 100 | 10
EI 15 | 550×300 | 100 | 15
EI 20 | 600×400 | 100 | 20
EI 25 | 600×460 | 100 | 25

Supports bridés
Les supports bridés sont en acier inox AISI 316 et soudés hermétiquement par TIG. Modèles standards et sur mesure disponibles.

Supports bridés - tableau
MODÈLE | DIMENSIONS UTILES (mm) | HAUTEUR MAX (mm) | NOMBRE MAX D'ÉMETTEURS (50 ou 100 W)
EF 5 | 200×300 | 100 | 5
EF 10 | 400×300 | 100 | 10
EF 15 | 550×300 | 100 | 15
EF 20 | 600×400 | 100 | 20
EF 25 | 600×460 | 100 | 25

Caractéristiques techniques

• Matériau du support : acier inox AISI 316 (épaisseur 30/10)
• Élément vibrant (sonotrode) : deux disques dipôles + diffuseur en aluminium + réflecteur en acier
• Puissances disponibles par émetteur : 50/100 W ou 100/200 W
• Fréquences de fonctionnement : 24 kHz ou 38 kHz
• Versions : supports bridés (série EF) et supports immergeables (série EI)
• Fixation immergeable : tube rigide droit, h = 300 mm, d = 1/2 inch, avec manchon
• Modèles disponibles : EI 5, EI 10, EI 15, EI 20, EI 25 et EF 5, EF 10, EF 15, EF 20, EF 25 (voir tableaux pour dimensions et nombre max d'émetteurs)
