Système de batteries lithium NMC

carréde blocplat

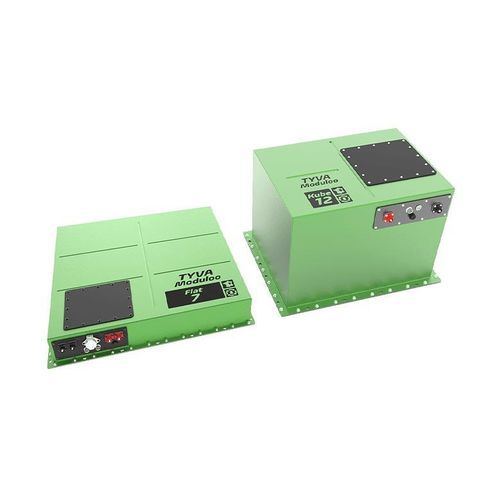

Présentation La gamme Flat et Kube est constituée de batteries durables aux formats uniques et à la densité énergétique exceptionnelle. Destinées aux applications nécessitant beaucoup de puissance (véhicules électriques, véhicules agricoles, stockage d'énergie, etc.), ce sont les plus grosses batteries lithium fabriquées par TYVA Energie. Les batteries intègrent des boîtiers en aluminium résistants et étanches et disposent de deux niveaux de puissance similaires ; ce sont principalement leurs formats qui les distinguent : le modèle Flat est plat et tout en longueur, le modèle Kube est plus carré et en hauteur. Les deux gammes intègrent la technologie Moduloo Ax, offrant modularité et hautes performances.

Applications

• Stockage d'énergie
• Offroad / retrofit engins / véhicules urbains ZFE
• Militaire / Défense
• Maritime / Nautique
• Mobilité électrique (bus, véhicules électriques)
• Robotique, AGV

Caractéristiques générales

• Boîtiers aluminium étanches (IP65 standard ; IP67 sur certains modèles)
• Panneau de visite amovible facilitant l'accès au BMS et au PDU
• Versions ultra-plates (ex. : épaisseur 100 mm pour les Flat)
• Technologie Moduloo Ax : modularité et performances (possibilité d'adapter tension et capacité)
• Systèmes intégrés : BMS TYVA Energie et option PDU (switch box)
• Possibilité de mise en série et/ou parallèle (selon modèles)
• Connecteurs étanches IP67 possibles ; façade amovible pour changer facilement les connecteurs
• Température de décharge : −20 °C à +60 °C
• Température de charge : 0 °C à +45 °C
• Boîtiers conçus pour résister à 3000 V (selon finitions)
• Poids : de ~40 kg à 65 kg selon modèle et configuration

Certifications Toute la gamme Flat & Kube est certifiée UN 38.3 (transport). D'autres certifications mentionnées en cours : RoHS, R10 Rev.6, R100 Rev.3 (indiquées comme en cours de traitement sur la page).

Tables produits - Version « Energy » (extraits) Flat 7 - Version Energy
Tension | Capacité | Energie | Configuration | Chimie | Dimensions | Poids
25,55 V | 268 Ah | 6847,4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51,1 V | 134 Ah | 6847,4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102,2 V | 67 Ah | 6847,4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Version Energy
Tension | Capacité | Energie | Configuration | Chimie | Dimensions | Poids
25,55 V | 268 Ah | 6847,4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51,1 V | 134 Ah | 6847,4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102,2 V | 67 Ah | 6847,4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - Version Energy
Tension | Capacité | Energie | Configuration | Chimie | Dimensions | Poids
25,55 V | 469 Ah | 11982,95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51,1 V | 234,5 Ah | 11982,95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178,85 V | 67 Ah | 11982,95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357,7 V | 33,5 Ah | 11982,95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - Version Energy
Tension | Capacité | Energie | Configuration | Chimie | Dimensions | Poids
25,55 V | 469 Ah | 11982,95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51,1 V | 234,5 Ah | 11982,95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178,85 V | 67 Ah | 11982,95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357,7 V | 33,5 Ah | 11982,95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Version « Power » (extraits) Flat 7 - Version Power (exemples)
Tension | Capacité | Energie | Configuration | Chimie | Dimensions | Poids
25,55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51,1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102,2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Version Power (exemples)
Tension | Capacité | Energie | Configuration | Chimie | Dimensions | Poids
25,55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51,1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102,2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Remarques Les gammes Flat & Kube sont personnalisables (sur-mesure) : dimensions de boîtier, changement de tension et capacité, modification des connecteurs de puissance et signaux, ajout d'un système de refroidissement sur demande.
