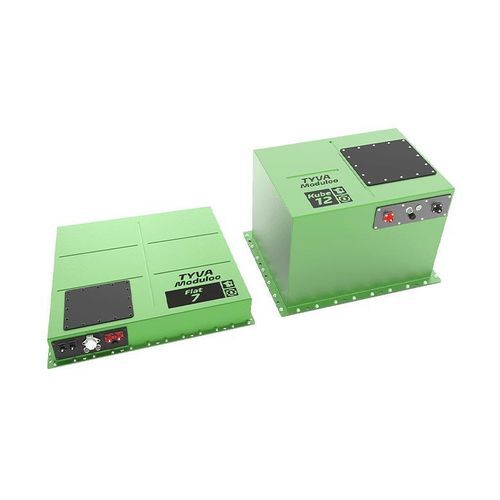

Module batterie lithium NMC

en forme de blocrectangulaireplat

Présentation
La gamme Flat & Kube se compose de modules batterie lithium destinés aux applications demandant de forts niveaux d'énergie ou de puissance. Conçus pour la mobilité électrique, le stockage d'énergie, les véhicules tout-terrain, les drones, le maritime et la défense, ces modules constituent les plus grands modules produits par TYVA Energie. Flat et Kube offrent des niveaux d'énergie comparables et diffèrent par la forme : Flat est long et fin ; Kube est un parallélépipède plus compact. Les deux intègrent la technologie Moduloo Ax et sont logés dans des boîtiers en aluminium étanches.

Principales caractéristiques

• Modules batterie lithium durables et à forte densité énergétique
• Deux formats : Flat (long/fin) et Kube (parallélépipède compact)
• Technologie Moduloo Ax pour configurations modulaires et série/parallel
• Boîtier aluminium étanche (IP65 standard ; IP67 disponible sur demande pour certains modèles)
• Panneau avant / accès amovible pour accès au BMS/PDU et aux connecteurs
• Fixations châssis sur toute la longueur pour un montage sécurisé
• Connecteurs étanches IP67 en option
• TYVA Smart Dashboard : BMS Bluetooth pour gestion et suivi via application

Certifications

• UN 38.3 certifié pour le transport (gamme)
• RoHS (en attente pour certains articles)
• R10 Rév.6 (en attente)
• R100 Rév.3 (en attente)

Domains d'application potentiels

• Systèmes de stockage d'énergie
• Véhicules tout-terrain et retrofit d'équipements
• Défense / applications militaires
• Marine / navigation
• Mobilité électrique (bus, véhicules utilitaires)
• Robots, AGV et drones
• Systèmes portables et hors réseau

Flat 7 & 12 — variantes « Energy » et « Power » (données)
En-tête : Tension | Capacité | Énergie | Configuration | Chimie | Dimensions | Poids
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — variantes « Power » (exemples)
(Les versions Power offrent des courants de décharge supérieurs ; exemples ci‑dessous)
Exemple Flat 7 Power : 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Exemple Kube 7 Power : 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
(Courant de décharge max version Power : jusqu'à 240 A par pack cœur (1 min) sans refroidissement ; version Energy : courant max typique ~70 A selon configuration.)

Conception & caractéristiques opérationnelles

• Boîtier aluminium ; dimensions personnalisées disponibles
• Finition : IP65 standard ; option IP67 pour certains modèles
• Tolérance jusqu'à 3000 V pour certaines variantes
• Panneau d'accès amovible pour changement de connecteurs ou accès électronique
• Options d'assemblage en série ou parallèle (Kube)
• Température décharge : -20 °C à +60 °C
• Température charge : -20 °C à +45 °C
• Connecteurs étanches IP67 disponibles
• Fixation châssis tout le long du boîtier pour montage robuste

Spécifications techniques

• Chimie : NMC (Nickel Manganèse Cobalt)
• Énergies typiques par module : env. 6,1 kWh à 12,0 kWh selon modèle
• Poids : exemples 40 kg (Flat/Kube 7) à 65 kg (Flat/Kube 12)
• Exemples de dimensions : Flat 7 : 710 x 720 x 104 mm ; Kube 7 : 486 x 482 x 183 mm ; Flat 12 : 940 x 696 x 104 mm ; Kube 12 : 530 x 410 x 347 mm
• Indice de protection : IP65 standard, option IP67
• Accès BMS & PDU via couvercle amovible ; BMS Bluetooth compatible avec TYVA Smart Dashboard
• Modularité : Moduloo Ax pour configurations modulaires, série et parallèle
• Certifications : UN 38.3 (transport) ; RoHS / R10 / R100 mentionnées (en attente pour certains modèles)
