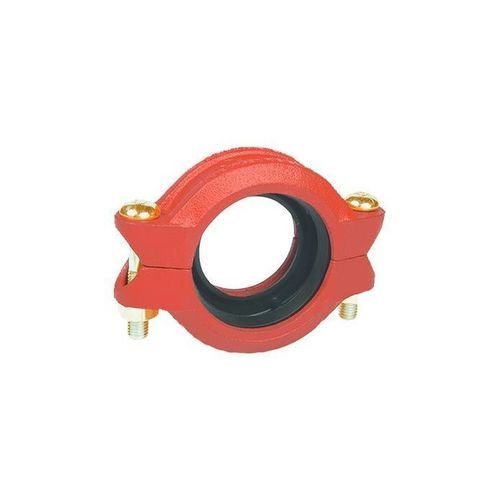

Manchon autobuté d'accouplement Figure 705

en acier galvaniséen acier peintflexible

Présentation Les raccords flexibles rainurés Grinnell G-Fire Figure 705 constituent une solution fiable pour raccorder des tuyaux, permettant de compenser les déviations angulaires et linéaires, les dilatations et contractions thermiques, ainsi que les désalignements des tuyaux. Les raccords Figure 705 sont homologués pour des pressions allant jusqu’à 300 psi (20,7 bar), en fonction du diamètre et de l’épaisseur de paroi des tuyaux, lorsqu’ils sont utilisés dans des applications de protection incendie. Détails du produit (d'après le tableau) Type de produit : Raccord flexible Homologations et agréments : Homologués UL et C-UL ; agréés FM, VdS et LPCB Dimensions : 1 pouce à 12 pouces (DN25 à DN300) Caractéristiques

• Dimensions disponibles : de 1" (DN25) à 12" (DN300)
• Homologués UL et C-UL ; homologués FM, VdS et LPCB
• Joint EPDM de grade « A » prélubrifié de série (code couleur violet)
• Résiste à des pressions allant jusqu’à 300 psi (20,7 bar) en fonction du diamètre et de l’épaisseur de la paroi du tuyau lorsqu’il est utilisé dans les installations de protection incendie
• Offre la souplesse nécessaire pour s’adapter aux mouvements différentiels
• Également disponible avec un joint EPDM de grade E à triple étanchéité pour les systèmes de protection incendie à tuyaux secs, les systèmes sous vide et les applications de congélation

Avantages

• Des solutions éprouvées : les raccords, couplages et accessoires Grinnell G-Fire sont reconnus depuis des générations pour offrir des solutions fiables.
• Une large gamme : Les produits Grinnell G-Fire font partie de la vaste gamme de produits de lutte contre l’incendie de Johnson Controls, qui comprend notamment les sprinklers et les vannes anti-incendie Tyco.

Caractéristiques / spécifications techniques

• Finition : peinture orange sans plomb ; peinture rouge RAL sans plomb ; galvanisation à chaud conforme à la norme ASTM A153
• Joint : EPDM de grade « A » prélubrifié, code couleur violet ; plage de température de -30 °F à 150 °F (-34 °C à 66 °C)
• Autre option de joint : EPDM Tri-seal de classe E disponible pour les systèmes à tuyauterie sèche, les systèmes sous vide et les applications de congélation
• Homologations et agréments : homologué UL et C-UL ; homologués FM, VdS et LPCB
• Dimensions : de 1 pouce à 12 pouces (DN25 à DN300)
• Pression nominale : Jusqu’à 300 psi (20,7 bar) selon le diamètre et l’épaisseur de la paroi des tuyaux dans les applications de protection incendie
• Fonction : Permet le mouvement de rotation et/ou le désalignement angulaire des tuyaux ; s’adapte aux déformations angulaires et linéaires, à la dilatation et à la contraction thermiques, ainsi qu’aux désalignements pour faciliter l’installation du système
