Raccord hydraulique

à emboîtementen fonteen acier

Sous-titre

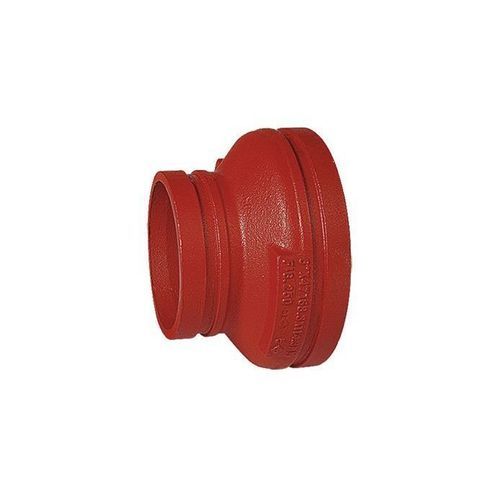

Réducteur concentrique rainuré pour systèmes de tuyauterie Grinnell G-Fire, conçu pour conserver l'alignement des axes lors du changement de diamètre.

Présentation
Utilisez ce réducteur concentrique au sein d'un réseau de tuyauterie rainurée Grinnell G-Fire pour réaliser des transitions de diamètre sur la même ligne d'axe. Les raccords rainurés Grinnell G-Fire offrent une solution économique et rapide à installer pour changer de direction, ajouter des sorties, réduire ou obturer des canalisations. La gamme est disponible en fonte ductile ou en acier fabriqué pour répondre aux applications de protection incendie et industrielles.

Homologations et dimensions
Homologations : UL et C-UL Listed ; FM, VdS et LPCB Approved
Dimensions : se reporter à la fiche technique TFP1815 pour les détails de dimensions et combinaisons pression/taille

Caractéristiques

• Les raccords moulés rainurés offrent des caractéristiques d'écoulement quasi libres
• Large gamme de raccords rainurés fabriqués pour configurations spécifiques
• Disponible en finition peinte ou galvanisée à chaud
• Classe de pression : 300 psi (20,7 bar)
• Butée arrière complète derrière la rainure pour un engagement fiable du coupleur et une rigidité du système
• Coude et té 90° en « short pattern » disponibles pour réduire l'encombrement
• Certifications : UL et C-UL Listed ; FM, VdS & LPCB Approved

Avantages

• Compatibilité éprouvée — Conçu pour une intégration directe avec les coupleurs et accessoires Grinnell G-Fire.
• Efficacité d'installation — Les connexions rainurées réduisent la main-d'œuvre sur site et accélèrent le montage par rapport aux jonctions soudées ou à brides.

Caractéristiques techniques

• Finition : peinture orange sans plomb ; peinture RAL rouge sans plomb ; galvanisation à chaud conforme ASTM A153
• Homologations : UL et C-UL Listed ; FM, VdS et LPCB Approved
• Classe de pression : 300 psi (20,7 bar)
• Dimensions : voir la fiche technique TFP1815 pour la plage complète
• Matériaux : fonte ductile ou acier fabriqué (selon la famille de raccords)
