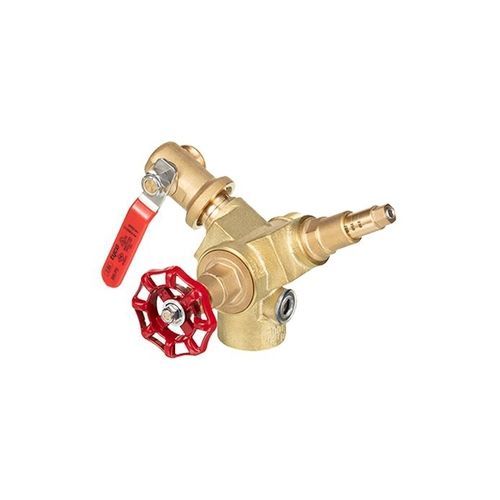

Vanne à soupape TD-2

avec volantde vidangepour l'eau

Aperçu
La vanne d'essai et de vidange TD-2 offre une solution compacte pour tester les dispositifs d'alarme de débit d'eau et pour vidanger les conduites d'alimentation. Elle adopte une conception à boisseau (linéaire) pour limiter les fuites causées par des débris, intègre un soulagement de pression réglable et une vitre d'observation autonettoyante assurant l'indication positive du débit. La TD-2 peut être installée dans n'importe quelle orientation et évacue l'excès de pression du système en interne via la sortie de vidange.

Caractéristiques

• Fourni dans le collecteur de colonne préassemblé RM-2 ou disponible séparément
• Soulagement de pression intégré et réglable (100–310 psi / 6,9–21,4 bar)
• Vitre d'observation autonettoyante pour une indication claire du débit
• Évacuation interne de l'excès de pression par la sortie de vidange
• Homologations : UL et C-UL Listed, FM Approved, Listed by California State Fire Marshal

Avantages

• La fermeture linéaire de type boisseau réduit le risque de fuite dû aux débris
• Le soulagement de pression réglable offre une meilleure adaptabilité au système
• Installation possible dans n'importe quelle position (horizontale ou verticale), simplifiant l'implantation
• L'option RM-2 préassemblée réduit le temps d'installation sur site
• Les certifications facilitent la conformité réglementaire

Tableau clé
Homologations : UL et C-UL Listed, FM Approved, Listed by California State Fire Marshall
Pression nominale : 310 psi (21,4 bar) — réglable de 100 psi (6,9 bar) à 310 psi (21,4 bar)
Tailles : 1¼ pouce, 2 pouces

Caractéristiques / spécifications techniques

• Modèle : TD-2 vanne d'essai et de vidange
• Conception : vanne d'essai et de vidange à boisseau (linéaire) avec soulagement de pression intégré
• Pression nominale : réglable 100 psi (6,9 bar) à 310 psi (21,4 bar) ; max 310 psi (21,4 bar)
• Tailles / orifices d'essai : 1¼ pouce avec orifice 2.8K ; 2 pouces avec orifice 4.2K
• Homologations : UL et C-UL Listed, FM Approved, Listed by California State Fire Marshal
• Indication de débit : vitre d'observation autonettoyante pour une indication positive du débit
• Installation : peut être installée dans n'importe quelle position (horizontale ou verticale)
• Soulagement de pression : intégré ; excès de pression évacué en interne via la sortie de vidange
• Disponibilité : incluse dans le collecteur de colonne RM-2 préassemblé ou disponible séparément
