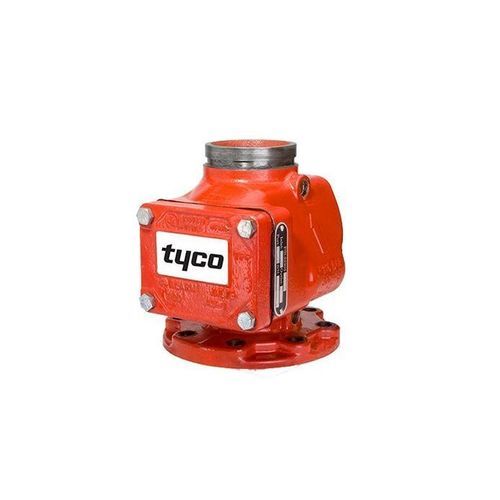

Clapet anti-retour à battant AV-1-300

pour eauà brideà bride double

Résumé
Les clapets d'alarme Tyco® modèle AV-1-300 sont des clapets d'écoulement d'eau à siège divisé, à battant revêtu de caoutchouc, conçus pour les systèmes de protection incendie à tuyauterie humide. Ils actionnent automatiquement des alarmes électriques et/ou hydrauliques lorsqu'un débit d'eau continu dans le système équivaut au débit d'une ou plusieurs sprinkleurs. Une chambre de retard Model RC-1 en option est disponible pour les installations soumises à des variations de pression. La robinetterie comprend des manomètres, un clapet de dérivation (bypass), une vanne de purge principale et une vanne d'essai d'alarme. Le clapet de dérivation réduit les risques de fausses alarmes en laissant passer de faibles ou lentes variations de pression sans ouvrir le battant.

Caractéristiques

• Peut être installé verticalement ou horizontalement
• Actionne automatiquement des alarmes électriques et/ou hydrauliques pour un débit équivalent à un ou plusieurs sprinkleurs
• Disponible préassemblé avec robinetterie modulaire pour un montage rapide des colonnes de vanne
• Conçu pour une utilisation dans les systèmes à tuyauterie humide (sprinkler automatique)
• Chambre de retard RC-1 optionnelle pour installations à pression variable afin de réduire les fausses alarmes
• Disponible avec robinetterie conforme aux exigences européennes (voir références techniques produit)

Avantages

• Fiabilité éprouvée — les produits Tyco® contribuent à la protection incendie depuis plus d'un siècle
• Offre complète — fait partie d'un portefeuille large incluant vannes, sprinkleurs, water mist, concentrés de mousse et équipements associés

Informations produit (tableau)
Homologations : UL et C-UL Listed, FM Approved
Plage de pression : 20 à 300 psi (1,4 à 20,7 bar)
Tailles : 2,5 pouces (DN65), 4 pouces (DN100), 6 pouces (DN150), 8 pouces (DN200)

Spécifications techniques (tableau)
Type de raccordement : Rainure x Rainure, Bride x Rainure, Bride x Bride
Tailles : 2,5 pouces (DN65), 4 pouces (DN100), 6 pouces (DN150), 8 pouces (DN200)
Homologations : UL et C-UL Listed, FM Approved
Plage de pression : 20 à 300 psi (1,4 à 20,7 bar)

Caractéristiques / Spécifications techniques

• Modèle : AV-1-300
• Types de raccordement : Rainure x Rainure, Bride x Rainure, Bride x Bride
• Tailles : 2,5" (DN65), 4" (DN100), 6" (DN150), 8" (DN200)
• Plage de pression : 20 à 300 psi (1,4 à 20,7 bar)
• Homologations : UL et C-UL Listed, FM Approved
• Équipement optionnel : chambre de retard Model RC-1 pour installations à pression variable
• Robinetterie incluse : manomètres, clapet de dérivation, vanne de purge principale, vanne d'essai d'alarme
