Tour automatique CNC B07 series
de précisioncompact

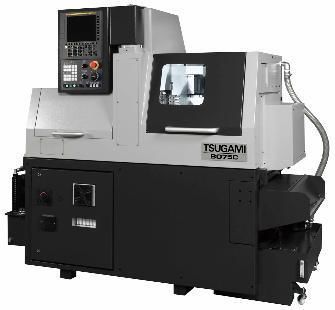

Tour automatique CNC - B07 series - Tsugami - de précision / compact
Tour automatique CNC - B07 series - Tsugami - de précision / compact
Tour automatique CNC - B07 series - Tsugami - de précision / compact - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Performance
de précision
Autres caractéristiques
compact
Diamètre

7 mm
(0,28 in)

Vitesse de rotation

8 000 rpm, 12 000 rpm, 15 000 rpm
(50 265,482 rad.min-1, 75 398,224 rad.min-1, 94 247,78 rad.min-1)

Avance rapide sur X

24 m/min, 32 m/min

Avance rapide sur Z

32 m/min

Puissance nominale

1,1 kW, 1,5 kW, 2,2 kW, 3,7 kW
(1,5 hp, 2 hp, 3 hp, 5 hp)

Longueur hors tout

865 mm
(34 in)

Largeur hors tout

1 620 mm, 1 840 mm
(64 in, 72 in)

Hauteur totale

1 720 mm
(68 in)

Poids

1 380 kg, 1 800 kg
(3 042 lb, 3 968 lb)

Description

Aperçu
Modèles compacts et profilés de la série B07 avec profondeur réduite

Principales caractéristiques
  • Conception compacte obtenue en supprimant la zone saillante de la machine. Par rapport au modèle conventionnel, la profondeur est réduite de 39 %.
  • Le basculeur est remplacé par le mécanisme de mandrin unique de TSUGAMI, offrant une réponse plus rapide et de meilleures caractéristiques d'équilibrage, contribuant à une rondeur plus fine à grande vitesse.
  • Des billes céramiques sont montées sur la broche principale, ce qui permet un comportement d'usinage stable, améliore la rugosité de surface et prolonge la durée de vie des outils.
  • Le jeu du manchon‑guide, facteur important pour l'usinage de micro‑pièces, peut être facilement réglé depuis la zone d'outillage.
  • La fonction de détection d'interférence détecte les collisions avant qu'elles ne se produisent et la machine est arrêtée par une alarme. (B075C)
  • Un logiciel de programmation automatique est fourni en standard.

Caractéristiques (visuel)
Images fonctionnelles disponibles montrant l'implantation et les détails de la machine (schémas/illustrations).

Caractéristiques techniques
  • Désignation du modèle : B073C / B075C
  • Série : série B07
  • Profondeur réduite : environ 39 % plus faible que le modèle conventionnel
  • Mécanisme de mandrin : mandrin spécifique TSUGAMI remplaçant le basculeur conventionnel pour une réponse plus rapide et un meilleur équilibrage
  • Roulements de broche : billes céramiques pour un tournage stable et une meilleure finition de surface
  • Manchon‑guide : jeu réglable depuis la zone d'outillage pour l'usinage de micro‑pièces
  • Détection d'interférence : fonction de contrôle d'interférence avec alarme et arrêt (s'applique au B075C)
  • Logiciel : logiciel de programmation automatique inclus en standard
