Tour automatique CNC B0 series
27 outilscompact

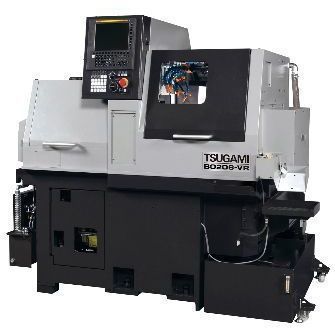

Tour automatique CNC - B0 series - Tsugami - 27 outils / compact
Tour automatique CNC - B0 series - Tsugami - 27 outils / compact
Tour automatique CNC - B0 series - Tsugami - 27 outils / compact - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Nombre d'outils
27 outils
Autres caractéristiques
compact
Diamètre

12 mm, 20 mm
(0,47 in, 0,79 in)

Vitesse de rotation

8 000 rpm, 10 000 rpm, 12 000 rpm
(50 265,482 rad.min-1, 62 831,853 rad.min-1, 75 398,224 rad.min-1)

Avance rapide sur X

24 m/min, 36 m/min

Avance rapide sur Z

32 m/min, 36 m/min

Puissance nominale

2,2 kW, 3,7 kW, 5,5 kW
(3 hp, 5 hp, 7,5 hp)

Longueur hors tout

1 055 mm
(42 in)

Largeur hors tout

1 750 mm
(69 in)

Hauteur totale

1 700 mm
(67 in)

Poids

1 800 kg, 1 850 kg
(3 968 lb, 4 079 lb)

Description

Présentation
La combinaison d'une broche arrière et d'un porte-outils arrière permet l'usinage simultané de la face arrière et de la face principale de la pièce. Les versions compactes avec porte-outils arrière équipé d'un axe Y améliorent la capacité d'usinage arrière (B0126-ⅤR/B0206-ⅤR).

Caractéristiques
  • Moteurs intégrés haute puissance sur les broches principale et arrière pour améliorer les performances d'usinage.
  • Le porte-outils arrière peut recevoir jusqu'à 6 outils motorisés pour répondre aux besoins variés d'usinage arrière (B0126-ⅤR/B0206-ⅤR).
  • Une goulotte de type fixe réduit le temps de récupération des pièces à environ une seconde, diminuant le temps de cycle.
  • Les déplacements des glissières et le démarrage des outils motorisés sont optimisés pour réduire les temps morts.
  • Outil motorisé sur le porte-outils avant (option) avec vitesse maxi 10,000 min-1 pour réduire le temps de perçage de petits trous.
  • Choix entre version avec bague-guide ou sans bague-guide selon la pièce (option).
  • La fonction de vérification des interférences détecte les collisions potentielles et arrête la machine par alarme.
  • Le logiciel de programmation automatique est fourni en standard.


Spécifications techniques
  • Famille de produit : Tour automatique de précision CNC
  • Modèles concernés sur cette page : B0125-ⅤR, B0205-ⅤR, B0126-ⅤR, B0206-ⅤR
  • Broche arrière et porte-outils arrière : capacité d'usinage simultané avant/arrière
  • Porte-outils arrière avec axe Y (machine compacte)
  • Broches principale et arrière : moteurs intégrés haute puissance
  • Porte-outils arrière : jusqu'à 6 outils motorisés
  • Goulotte de type fixe : temps de récupération des pièces réduit à environ une seconde
  • Outil motorisé sur porte-outils avant (option) : vitesse maximale 10,000 min-1
  • Bague-guide : choix entre version avec ou sans bague-guide (option)
  • Fonction de vérification des interférences avec arrêt par alarme
  • Logiciel de programmation automatique : fourni en standard
