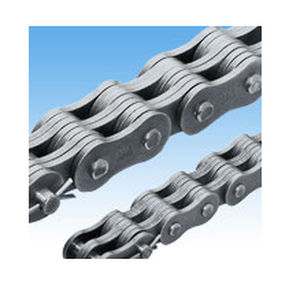

Chaîne à maille jointive AL series

de transmission de puissanceen acierrivetée

Chaîne constituée uniquement de plaques et d'axes. Cette chaîne est principalement utilisée pour le levage, les contrepoids et les entraînements de mouvement. Elle est disponible en deux types : La série AL pour les charges légères et la série BL pour les charges lourdes. Leurs dimensions et la formation des plaques de liaison sont différentes. Également appelée chaîne d'équilibrage. Conforme à la norme JIS. ※Des chapes et des réas spéciaux sont nécessaires lors de l'utilisation de la chaîne à feuilles. ・Leaf Chain se compose uniquement de plaques de liaison et d'axes. Les plaques sont reliées par des axes, qui reçoivent les forces de traction agissant sur la chaîne. Les plaques extérieures forment un ajustement serré avec les axes, qui sont rivetés. Les plaques intérieures et les plaques centrales forment un ajustement glissant avec les axes. Les goupilles passent entre les plaques, reçoivent les forces de cisaillement et glissent dans le trou de la plaque intérieure lorsque la chaîne s'articule.
