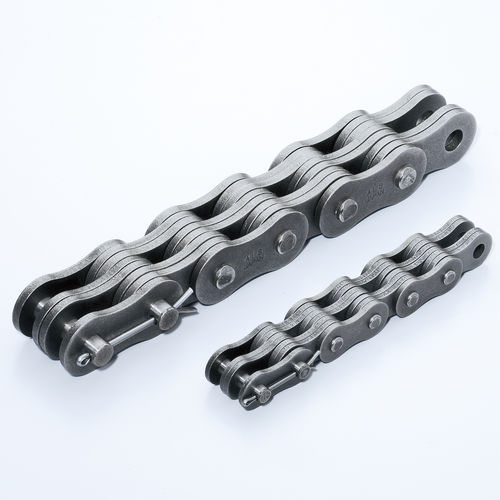

Chaîne à maille jointive BL series

de transmission de puissanceen acierrivetée

Chaîne composée uniquement de plaques et d'axes. Cette chaîne est principalement utilisée pour le levage, les contrepoids et les entraînements de mouvement. Il en existe deux types : Série AL pour les charges légères et Série BL pour les charges lourdes. Leurs dimensions et la formation des plaques de liaison sont différentes. Également appelée chaîne d'équilibrage. Conforme à la norme JIS. ※Des chapes et des poulies spéciales sont nécessaires pour l'utilisation de la chaîne à feuilles. Construction ・La chaîne à lames se compose uniquement de plaques et d'axes. Les plaques sont reliées par des goupilles qui reçoivent les forces de traction agissant sur la chaîne. Les plaques extérieures forment un ajustement serré avec les goupilles, qui sont rivetées, tandis que les plaques intérieures et les plaques centrales forment un ajustement glissant avec les goupilles. Les goupilles passent entre les plaques, reçoivent les forces de cisaillement et glissent dans le trou de la plaque intérieure lorsque la chaîne s'articule.
