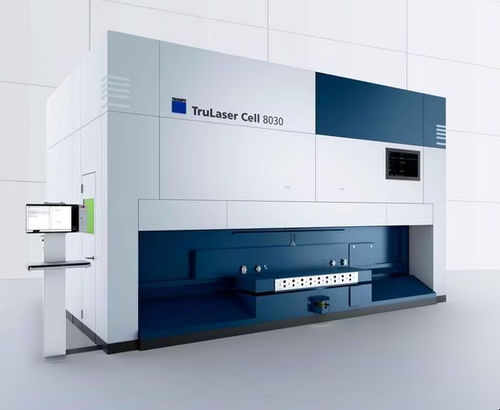

Machine de découpe laser à fibre TruLaser Cell 8030

laser 3Dpour métalde tôle

Présentation
La TruLaser Cell 8030 est une machine de découpe laser 3D haut de gamme destinée aux composants formés à chaud. Disponible en version standard et en version grande, elle peut être configurée pour le découpage d'anneaux de porte et de panneaux latéraux complets ou pour la production de pièces unitaires et de segments. Des optimisations de conception augmentent la fiabilité de production et le débit; des options comme Smart Approach, Dynamic Level 3 et X-Blast améliorent l'efficacité et la rentabilité du process.

Avantages clés

• Productivité maximale : accélérations accrues et Dynamic Level 3 pour un débit supérieur par rapport au modèle précédent.
• Temps non productifs réduits : changeur rotatif optimisé avec temps de rotation réduit (ex. 1,8 s) raccourcit les cycles.
• Robustesse industrielle : améliorations basées sur une large base installée de machines 3D pour le formage à chaud.
• Fonctions polyvalentes : X-Blast Nozzle, ObserveLine (Comfort & Professional), BrightLine Speed et Smart Approach renforcent la stabilité du procédé et la qualité.

Emprise compacte
La machine présente un agencement compact et ergonomique. Le plateau rotatif est accessible par l'avant et les côtés et le layout peut être adapté aux contraintes d'atelier pour un flux matière optimisé.

Technologie de buse X-Blast
La buse X-Blast offre jusqu'à deux fois la bande utile des buses standard, augmentant la distance de travail, réduisant les collisions de buse et améliorant la stabilité du procédé et la qualité des pièces.

Dynamic Level 3
Dynamic Level 3 augmente les accélérations pour des mouvements d'approche et de déplacement plus rapides. Selon l'application, les temps de cycle peuvent être réduits d'environ 7 % sur des pièces complexes.

Logiciel
TruTops Cell facilite la programmation 3D (découpe, soudage, dépôt de métal). Il importe et corrige les données CAO 3D, génère des propositions de découpe en trois dimensions et suggère automatiquement les dispositifs and outillages adaptés.

Contenu multimédia et démonstrations (légendes)

• TruLaser Cell 8030 – éprouvée, testée et encore améliorée.
• Comparatif temps de rotation et vitesse de coupe sur TruLaser Cell 8030.
• Comparaison des performances de la TruLaser Cell 8030.
• TruLaser Cell 8030 - BrightLine Speed.
• TruLaser Cell 8030 ObserveLine Professional.

Caractéristiques techniques

• Variantes : version standard / version grande
• Nombre max. d'axes : 5 / 5
• Course axe X : 3000 mm / 3000 mm
• Course axe Y : 1300 mm / 2100 mm
• Course axe Z : 600 mm / 650 mm
• Course axe B : ±135° / ±135°
• Course axe C : n × 360° / n × 360°
• Course optique de coupe dynamique : ±9 mm / ±9 mm
• Dimension max. pièce X : 2540 mm / 2540 mm
• Dimension max. pièce Y : 840 mm / 1640 mm
• Dimension max. pièce Z : 370 mm / 420 mm
• Vitesse axe max. (X/Y/Z) : 100 m/min / 100 m/min
• Vitesse simultanée max. : 173 m/min / 173 m/min
• Accélération max. axes linéaires : 11 m/s² (std) / 10 m/s² (grande)
• Accélération simultanée max. : 19,1 m/s² / 17,3 m/s²
• Puissance laser maxi : 3000 W – 4000 W
• Lasers disponibles : TruFiber
• Charge maxi. par côté (automatisation plateau) : 300 kg / 750 kg
• Stations de travail : 2 / 2
• Temps non productif typ. total : 3,7 s / 4,9 s
• Temps de rotation typ. : 1,8 s / 3,0 s
• Diamètre plateau tournant : 4000 mm / 5000 mm
• Hauteur de travail : 700 mm
