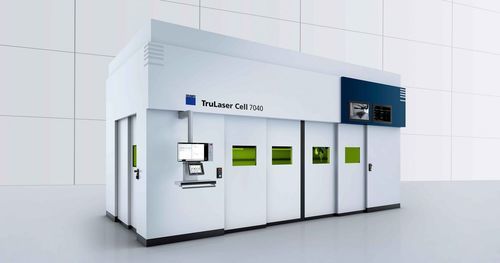

Machine de découpe laser à fibre TruLaser Cell 7040

laser 2Dlaser 3Dpour métal

Présentation

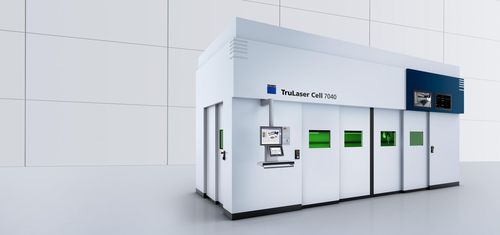

La TruLaser Cell 7040 est un système laser modulaire 3D pour découpe, soudage et dépôt laser de métal destiné aux pièces 2D, 3D et aux tubes. Sa conception modulaire et ses options de retrofit permettent d'adapter la machine à différents implants de production et à l'évolution des procédés.

Points forts

• Productivité élevée : dynamique machine optimisée, FastLine Cell (perçage en vol) et optique de coupe dynamique pour réduire les temps de cycle.
• Confort utilisateur : pupitre mobile, application MobileControl et souris 6D en option pour un enseignement et une conduite ergonomiques.
• Fiabilité des procédés : technologie X‑Blast pour des découpes robustes et une durée de vie des buses accrue.
• Qualité des pièces : tableaux technologiques, adaptation garantie du faisceau brut et BrightLine Weld pour de meilleurs résultats de coupe et de soudage.
• Préparée pour l'Industrie 4.0 : concept de commande moderne et interface OPC/UA pour intégration d'automatisation.
• Modularité et possibilité de rétrofit pour des configurations sur mesure.

Production économique
Le perçage en vol, le fonctionnement à deux stations et les options de table rotative permettent le chargement/déchargement en parallèle et d'augmenter le débit. Une porte frontale rapide en composite et des tables déplaçables réduisent les temps non productifs.

Surface d'implantation compacte
Choix de différentes zones de travail et armoires électriques intégrées pour une implantation réduite : la TruLaser Cell 7040 fiber établit une référence en compacité dans sa catégorie.

Commande simple et ergonomique
Le pupitre ergonomique peut être pivoté et déplacé le long de la face machine. La détection automatique de l'optique permet des changements d'outils rapides et sans erreur.

Flexibilité des procédés
La fibre 2‑en‑1 permet coupe, soudage et dépôt laser (LMD) avec un seul câble laser ; le changement d'optique bascule le procédé tandis que la commande adapte automatiquement le faisceau.

Applications

• Découpe de haute qualité d'acier galvanisé pour prototypes et préséries automobiles.
• Découpe laser de pièces complexes 2D/3D (contours extérieurs, perçages).
• Soudage laser de pièces tridimensionnelles (ex. turbines/roues de ventilation) avec moins de retouches.
• Dépôt laser pour réparation et revêtement de composants.
• Traitement de tailor welded blanks avec automatisation, VisionLine et optiques multifocus pour précision et qualité de soudure.

Caractéristiques techniques

• Variante modèle : TruLaser Cell 7040 fiber
• Plage de déplacement X : 4000 mm
• Plage de déplacement Y : 1500 mm ou 2000 mm
• Plage de déplacement Z : 750 mm ou 1000 mm
• Plage B : ±135°
• Plage C : n × 360°
• Plage optique dynamique : ±9 mm
• Vitesse max axes X/Y/Z (parallèles) : 100 m/min
• Vitesse max simultanée : 173 m/min
• Vitesse max axes B/C : 90 1/min
• Accélérations max : X 9 m/s² ; Y/Z 10 m/s² ; optique dynamique 40 m/s² ; B 200 rad/s² ; C 100 rad/s²
• Précision positionnement (linéaires X,Y,Z) : 0,08 mm
• Précision positionnement (rotation B) : 0,015°
• Puissance laser max : 3000–6000 W
• Lasers disponibles : TruDisk, TruFiber
